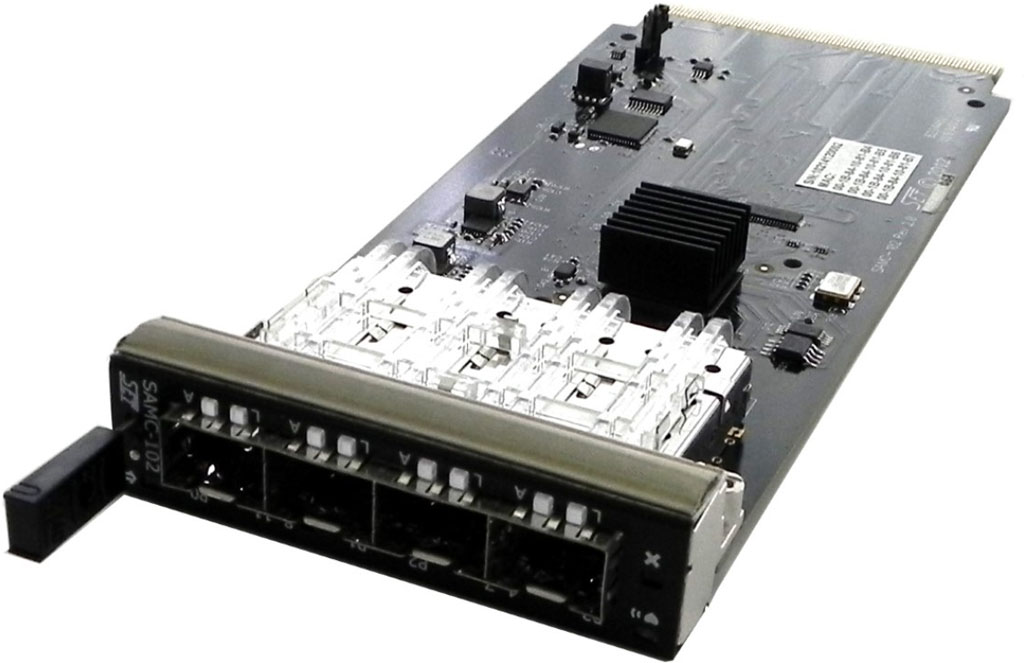

Модуль SAMC-102

Технические характеристики

Интерфейсные контроллеры

  • Контроллер Ethernet Intel i350-AM4: преобразование 1 × PCIe 2.0 x4 в 4 × Gigabit Ethernet

Функции

  • Поддержка оптических/«медных» SFP модулей
  • Поддержка одномодового/многомодового оптиволокна
  • Индикаторы сетевой активности и наличия связи
  • Поддержка Jumbo Frames до 9,5 Кб
  • Поддержка 802.1q VLAN; 802.3az EEE
  • Аппаратная поддержка виртуализации: до 8 VM на порт (VMDq)
  • Поддержка TCP/IP Checksum Offloading

Разъёмы на передней панели

  • 4 × SFP: Gigabit Ethernet

Соответствие стандартам

  • PICMG AMC.0 R2.0 AMC Mezzanine Module
  • PICMG AMC.1 R2.0 AMC PCIe
  • IEEE 802.3x
  • Поддержка спецификации IPMI v1.5

Поддержка ОС

  • Поддерживаются 32-х и 64-х разрядные версии следующих операционных систем ОС:
    • Microsoft Windows XP, Windows XP Embedded, Windows 7, Windows Embedded Standard 7;
    • Linux. (Поддержка других ОС уточняется отдельно)

Система мониторинга и управления IPMI

  • Автоматическое отключение питания при возникновении серьезных сбоев на модуле
  • Мониторинг температур и напряжений питания модуля
  • Ведение журнала учета отказов блоков системы
  • Возможность удаленного контроля и управления модулем
  • Информационная шина на разъёме AMC для управления и мониторинга (IPMB-L)
  • Возможность «горячего» обновления и восстановления программного обеспечения IPMI без нарушения работы модуля
  • Поддержка «горячей замены» (Hot Swap)

Интерфейсы разъёма «AMC Edge Connector»

  • 1 × PCIe 2.0 x4

Энергопотребление

  • Потребляемая мощность коммуникационного модуля: до 7 Вт
  • Распределение потребляемой мощности по линиям питания:
    • +12 В (Payload power): до 0,56 А (б,7 Вт);
    • +3,3 В (Management power): до 0,08 А (0,3 Вт) (питание подсистемы IPMI).

Условия эксплуатации

  • Охлаждение: воздушное
  • Диапазон рабочих температур: 0...+55°С
  • Температура хранения: −45...+85°С
  • Влажность: 10–95% без конденсата
  • Одиночный удар: 20g (20 мс)
  • Вибрация: 3g (5–2000 Гц)

Размеры

  • Форм-фактор: AMC Single Mid-Size/Full-Size
  • Размеры модуля форм-фактора Mid-Size: 181,5 × 73,5 × 18,96 мм
  • Размеры модуля форм-фактора Full-Size: 181,5 × 73,5 × 28,95 мм

Конфигуратор

SAMC102
–SZ
?
