Основные характеристики

• Общая ёмкость двух HDD, устанавливаемых на модуль до 4 Тбайт
• Поддерживаемые RAID: 0, 1 и LARGE disk mode
• Возможность подключать к модулю любые стандартные SATA устройства
• Поддержка 32-х и 64-х разрядных операционных систем Windows, Linux
• Модуль форм-фактора AMC Single Mid-Size/Full-Size для MicroTCA и AdvancedTCA систем
• Интегрированная интеллектуальная система контроля и управления IPMI v. 1.5

Описание

Особенности

Конструктивное исполнение и набор интерфейсов разъёма AMC соответствует стандарту PICMG AMC.0 R2.0 Advanced Mezzanine Card Base Specification.

На плате модуля SAMC-202 установлен RAID-контроллер, к 2-м портам которого подключаются стандартные 2,5" HDD. Максимальная ёмкость двух установленных HDD на модуль составляет 4 Тбайта.

Для обеспечения гибкости подключения к другим модулям системы на модуле SAMC-202 реализованы два канала SATA и шина PCIe х1, переключение между которыми осуществляется с помощью переключателей на плате модуля или посредством команды для подсистемы IPMI. Таким образом, модуль может работать как в системах с коммутатором шины PCIe, обеспечивая доступ к дискам в любом слоте системы по шине PCIe, так и в системах без поддержки шины PCIe, предоставляя доступ к дискам по одному из каналов SATA.

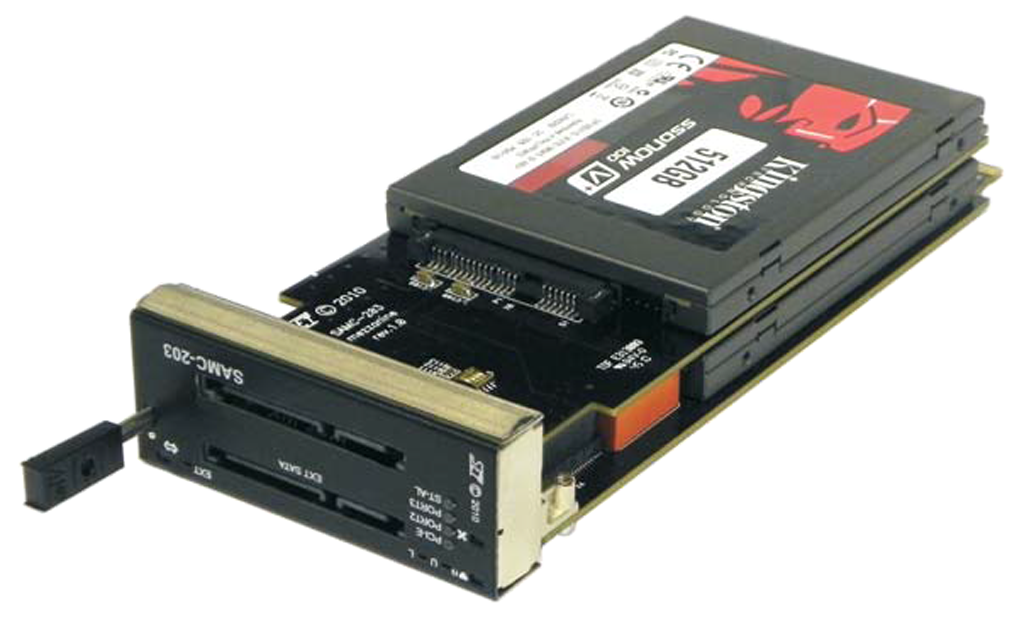

Модуль SAMC-202 выпускается как в базовой, так и в расширенной конфигурации, где на переднюю панель модуля выведены два стандартных SATA разъёма (данные + питание). С помощью верхнего разъёма модуль можно подключить к любому компьютеру стандартным кабелем SATA. В таком режиме пользователю будут доступны все режимы RAID, работа модуля ничем не отличается от работы в составе системы MicroTCA или AdvancedTCA. Нижний разъём позволяет подключать к модулю любые стандартные SATA устройства, например, CD/DVD привод или дополнительный жёсткий диск.

На переднюю панель модуля также выведены светодиодные индикаторы отображающие интерфейс, к которому в данный момент подключен модуль, а также индикаторы активности каждого из дисков.

Совместимость с операционными системами (ОС)

Контроллеры интерфейсов и интегрированные устройства модуль хранения данных не требуют написания специального программного обеспечения, все поставляемые драйверы совместимы с большинством ОС. Стандартная поставка модуля обеспечивает драйверную поддержку в следующих ОС: Microsoft Windows 7/8.1/10, Embedded Standard 7/8.1, Server 2008 R2 SP1/2012/2012 R2, QNX Neutrino RTOS 6.5.0/6.6.0, ЗОСРВ «Нейтрино» (КПДА.10964-01), Astra Linux Special Edition 1.5, защищённая ОС «Заря», МСВС 3.0 ФЛИР.80001-16 изм. №3 и Linux (c версией ядра 4.2.0 и выше).

Области применения

Модуль хранения данных SAMC-202 предназначен для работы в телекоммуникационных системах, системах промышленной автоматизации, высокопроизводительных вычислительных средах, серверах, системах хранения данных, а также в составе любых других систем, где требуется надёжная и высокоскоростная подсистема хранения данных.
