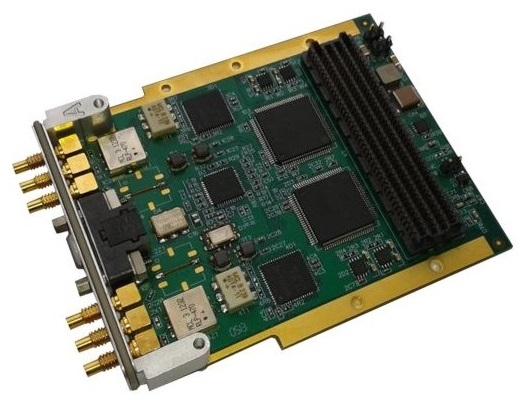

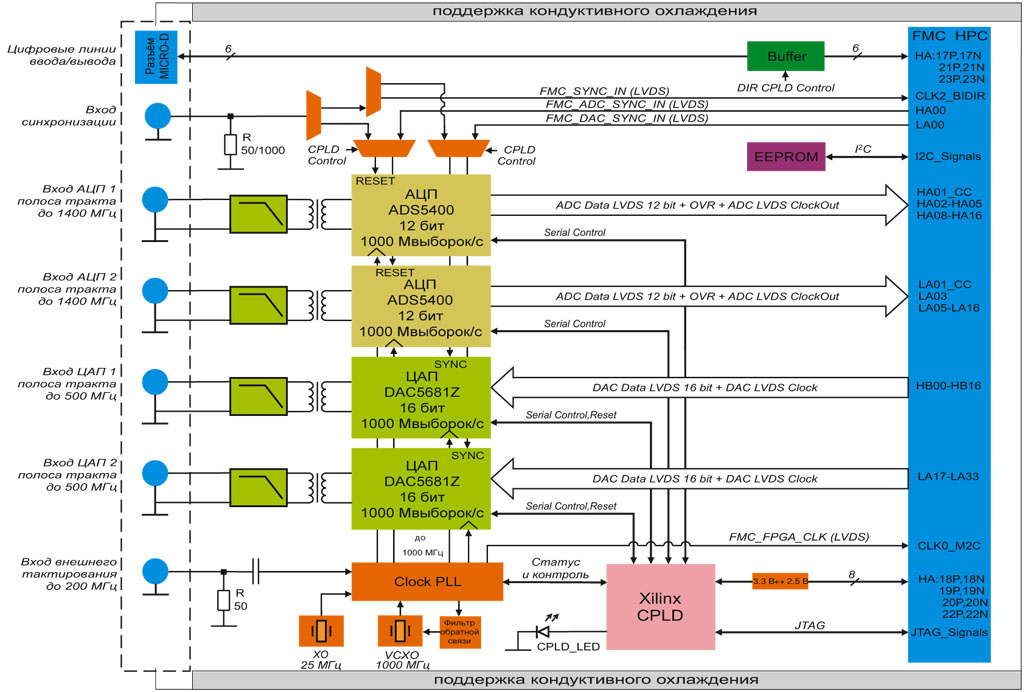

Модуль SFM-2A1000-2D1000

Технические характеристики

Аналого-цифровое преобразование

  • Два канала АЦП на базе ADS5400 Texas Instruments (TI)
  • Разрядность АЦП: 12 бит
  • Частота дискретизации: 1000 МГц
  • Аналоговая полоса тракта (по −3 дБ): 3...1400 МГц
  • Размах входного сигнала: 2 В (50 Ом), разъём SSMC
  • Динамический диапазон: 64 дБ (380 МГц) (Данные для каждой поставки уточняются отдельно)
  • Отношение сигнал/шум: 57 дБ (380 МГц) (Данные для каждой поставки уточняются отдельно)
  • Выход данных: параллельный, LVDS
  • Поддержка настройки регистров АЦП через SPIFMC

Цифро-аналоговое преобразование

  • Два канала ЦАП на базе DAC5681Z Texas Instruments
  • Разрядность: 16 бит
  • Частота дискретизации: 1000 МГц
  • Аналоговая полоса тракта (по −3 дБ): 9...500 МГц
  • Выходной размах: 1 В на нагрузке 50 Ом, разъём SSMC
  • Отношение сигнал/шум: 61 дБ (70 МГц), 56 дБ (180/300 МГц) (Данные для каждой поставки уточняются отдельно)
  • Встроенные интерполирующие x2, x4 КИХ-фильтры;
  • Встроенное входное FIFO на 8 отсчетов
  • Вход данных: параллельный, LVDS
  • Поддержка конфигурации ЦАП через SPI c разъёма FMC

Фильтры по входу АЦП, выходу ЦАП

  • Возможность предустановки ФНЧ с частотой среза, МГц: 50; 70; 83; 105; 120; 137; 158; 176; 190; 216; 264; 288; 320; 340; 470
  • Возможность предустановки полосовых фильтров на частоты, МГц: 75–135; 60–90; 95–180; 120–150; 120–210; 160–185; 175–237; 212–228; 190–250; 186–340; 230–297; 268–282; 260–310; 292–490; 404–426; 624–680

Тактирование и синхронизация

  • Опорный кварцевый генератор: 25 МГц/0,3 ppm
  • Малошумящий ГУН 1000 МГц/20 ppm
  • ФАПЧ с управлением через SPI на базе CDCM7005 Texas Instruments (TI)
  • Поддержка внешнего тактирования в диапазоне частот 10...200 МГц, разъём SSMC при нагрузке 50 Ом
  • Поддержка синхронизации АЦП/ЦАП внешним сигналом через разъём передней панели SSMC, либо с разъёма FMC

Отладочные интерфейсы

  • SPI настройки АЦП, ЦАП и узла ФАПЧ (разъём FMC), поддержка SPI реализована на CPLD Xilinx XC2C64A
  • JTAG конфигурации CPLD (разъём FMC)

Соответствие стандартам

  • ANSI/VITA 57.1 FMC Standard

Цифровой порт ввода/вывода

  • Двунаправленных линий ввода/вывода с индивидуальным переключением направления передачи — 6
  • Сигнальный стандарт КМОП/ТТЛ 3,3 В с током до 12 мА
  • Задержка распространения вход/выход менее 7 нс
  • Разъём передней панели Micro-D от фирмы Molex (9 контактов с винтовой фиксацией)

Интерфейс FMC

  • Разъем FMC HPC Samtec 400 контактов
  • Поддержка межмодульной высоты: 10 мм (8,5 мм по заказу)
  • Вывод данных/тактирования АЦП в стандарте LVDS через шины LA(16:5,3,1), HA(16:8,5:2,1) FMC
  • Ввод данных/тактирования ЦАП в стандарте LVDS через шины LA(33:17), HB(16:0) FMC
  • Вывод сигнала синхронизации LVDS с FMC через линии CLK2_BIDIR
  • Ввод сигнала синхронизации АЦП LVDS через линию HA0, ЦАП LVDS через линию LA0
  • Вывод общего сигнала LVDS тактирования АЦП/ЦАП через линию CLK0_M2C
  • Подключение сигналов шины SPI и цифрового порта к линиям шины HA(23:17)_P/N, стандарт КМОП с уровнями VADJ
  • Поддержка JTAG 3,3 В программирования CPLD
  • Поддержка шины I2C для EEPROM IPMI
  • Соответствие спецификации FMC по требованиям к питающим напряжениям и токам нагрузки субмодуля
  • Уровень напряжения по линиям VADJ/VIO_B_M2C от +1,2 до +3,3 В

Энергопотребление

  • Потребляемая мощность FMC модуля: не более 13 Вт
  • Распределение потребляемой мощности по линиям питания:
    • +12 В (12P0V FMC): до 0,75 А (9 Вт); (Данные для каждой поставки уточняются отдельно)
    • +3,3 В (3P3V FMC): до 0,91 А (3 Вт); (Данные для каждой поставки уточняются отдельно)
    • +3,3 В_AUX (3P3V_AUX FMC): до 0,03 А (0,05 Вт);
    • +2,5 В (VADJ 2,5V): до 0,16 А (0,4 Вт).

Условия эксплуатации

  • Охлаждение: воздушное или кондуктивное
  • Диапазон рабочих температур: 0...+50°С или −40...+85°С
  • Температура хранения: −40...+85°С
  • Влажность: 10–95% без конденсата

Размеры

  • Форм-фактор: FMC одиночной ширины c задействованием областей 1–3
  • Поддержка кондуктивного охлаждения через область вторичного термоинтерфейса
  • Межмодульная высота: 10 мм (8,5 мм по заказу)
  • Размеры: 84 × 69 мм
