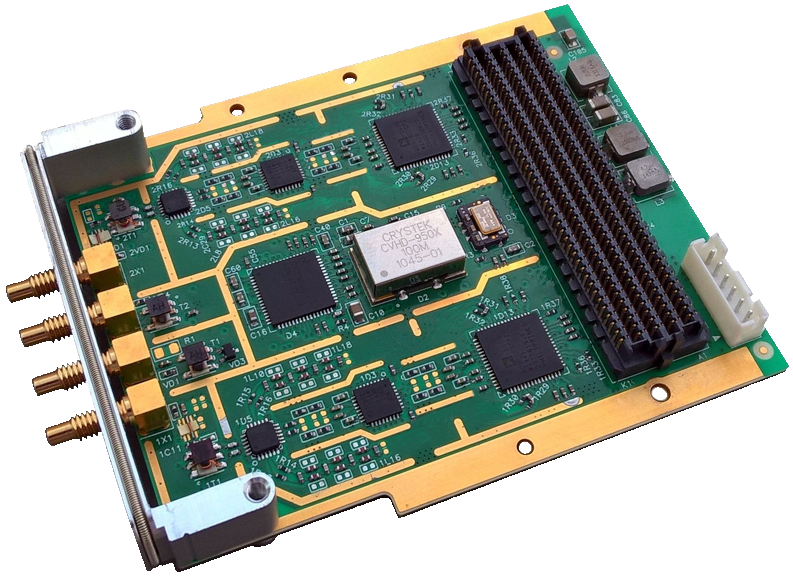

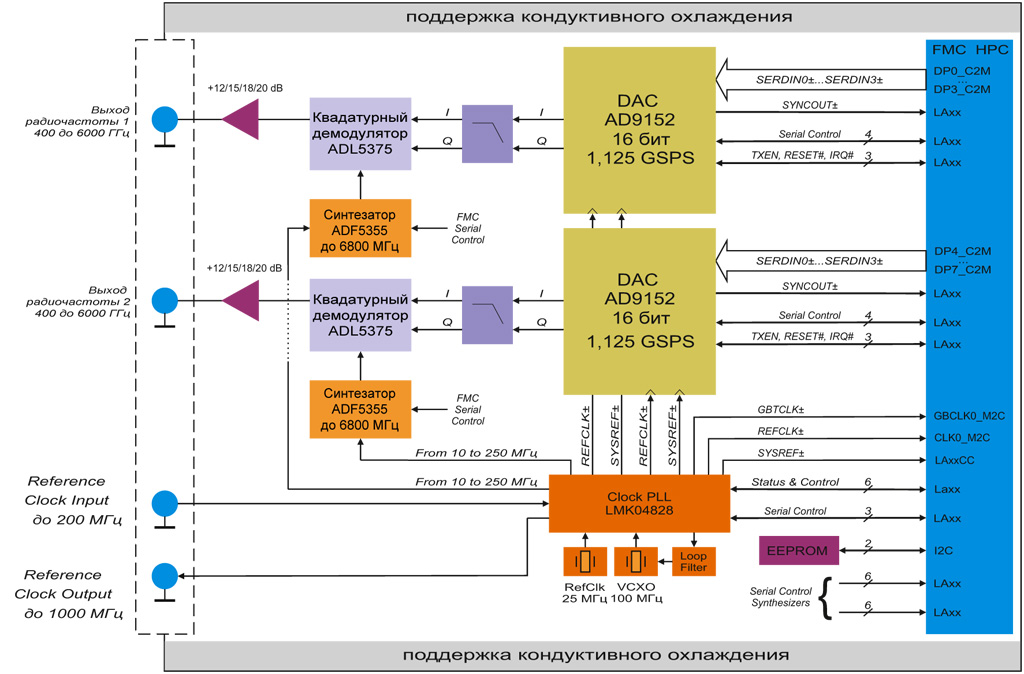

Модуль SFM-400TX

Технические характеристики

Передающий тракт (два независимых канала)

  • Рабочий диапазон частот: от 400 до 6000 МГц
  • Ширина полосы сигнала до 400 МГц (по −3 дБ) (Данные для каждой поставки уточняются отдельно)
  • Номинальная мощность выходного сигнала: +0,5 дБм (Данные для каждой поставки уточняются отдельно)
  • Коэффициент усиления дополнительного усилителя, из ряда: +12/15/18/20 дБ (предустанавливается опционально)
  • Неидентичность квадратурных каналов (900 МГц):
    • по амплитуде до 0,5 дБ; (Данные для каждой поставки уточняются отдельно)
    • по фазе до 0,5 град. (Данные для каждой поставки уточняются отдельно)
  • ЦАП AD9152 Analog Devices: два канала, разрядность 16 бит, частота дискретизации до 1125 МГц (2250 МГц в режиме интерполяции)
  • Вход данных ЦАП-CML, по две дифференциальные пары на каждый канал ЦАП, до 12,38 Гбит/с в паре, соответствие JESD204B с поддержкой кодирования 8b/10b и дополнительным скремблированием
  • Поддержка настройки регистров ЦАП, ФАПЧ передающих трактов со встроенными ГУН через SPI с FMC

Тактирование и синхронизация

  • Двухкаскадная ФАПЧ тактового сигнала ЦАП со встроенным ГУН с управлением через SPI
  • Опорный кварцевый генератор 25 МГц/0,3 ppm
  • Малошумящий ГУН первой ступени ФАПЧ 100 МГц/20 ppm
  • Поддержка внешнего опорного тактирования в диапазоне частот 10...200 МГц, разъём SSMC, нагрузка 50 Ом
  • Выход опорного тактирования в диапазоне частот 10...200 МГц, разъём SSMC, нагрузка 50 Ом

Сервисные функции

  • Последовательные интерфейсы SPI программирования ЦАП, ФАПЧ тактового сигнала, ФАПЧ передающих трактов, независимые
  • I2C EEPROM идентификации субмодуля IPMI, линии A0, A1 соответствуют GA0, GA1
  • Встроенный мониторинг питающих напряжений и температуры

Соответствие стандартам

  • ANSI/VITA 57.1 FMC Standard
  • JESD204B Standard

Интерфейс FMC

  • Разъём FMC HPC Samtec 400 контактов
  • Поддержка межмодульной высоты 10 мм
  • Ввод данных ЦАП через линии последовательного гигабитного интерфейса FMC DP_C2M[7:0]
  • Вывод опорного сигнала тактирования (с выхода ФАПЧ) через линии FMC GBCLK0_M2C, FMC CLK0_M2C
  • Ввод/вывод сигналов управления через линии шины LA FMC в стандарте КМОП 1,8/2,5 В
  • Соответствие спецификации FMC по требованиям к питающим напряжениям и токам нагрузки субмодуля
  • Уровень напряжения по линиям VADJ/VIO_B_M2C +1,8/2,5 В
  • Генерация сигнала PG_M2C стабильности вторичных питающих напряжений

Энергопотребление

  • Потребляемая мощность FMC модуля: не более 13 Вт
  • Распределение потребляемой мощности по линиям питания:
    • +12 В (12P0V FMC): до 1 А (12 Вт);
    • +3,3 В_AUX (3P3V_AUX FMC): до 0,015 А (0,05 Вт);
    • +1,8/+2,5 В (VADJ +1,8/2,5V): до 0,17 А (0,3 Вт).

Условия эксплуатации

  • Охлаждение: воздушное или кондуктивное
  • Диапазон рабочих температур: 0...+50°С или −40...+70°С
  • Температура хранения: −50...+85°С
  • Влажность: 10–85% без конденсата или до 98% в исполнении с влагозащитным покрытием

Размеры

  • Форм-фактор: FMC одиночной ширины c задействованием областей 1–3
  • Поддержка кондуктивного охлаждения через область вторичного термоинтерфейса
  • Межмодульная высота: 10 мм
  • Размеры: 84 × 69 мм без передней панели

Конфигуратор

SFM400TX
–OF
?
–ROF
?
–FP
?
–T
?
–CL
?
–CV
?
