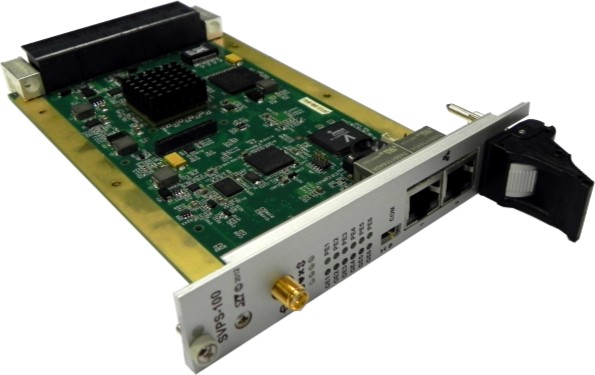

Модуль SVPS-100

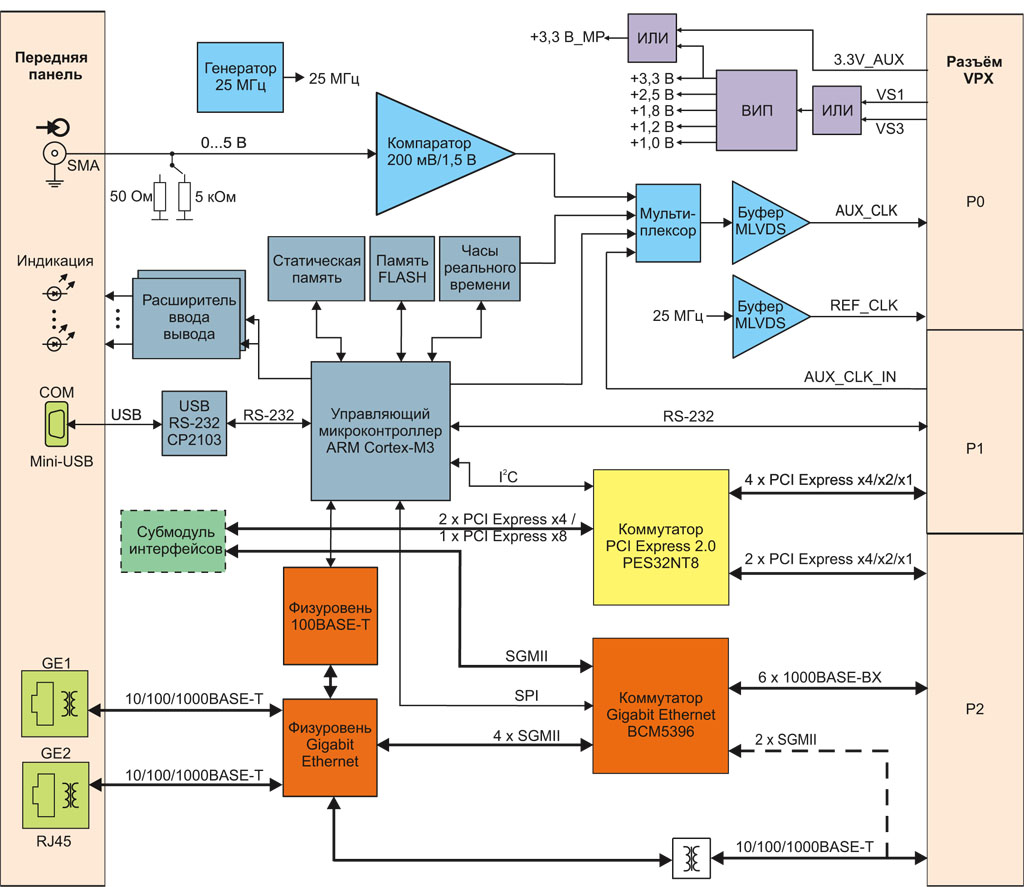

Технические характеристики

Коммутатор Gigabit Ethernet

  • Неблокируемая архитектура
  • 6 каналов 1000Base-X на модули VPX
  • 2 канала 10/100/1000Base-T на разъёмы передней панели
  • 1 канал 10/100/1000Base-T на заднюю панель (транформаторный или безтрансформаторный)
  • Светодиодная индикация состояния каналов Gigabit Ethernet на задней панели

Коммутатор PCIe

  • Поддержка PCIe 1.0/2.0
  • До 8 независимых доменов PCIe (хост устройств) со связями через непрозрачные мосты
  • 2 встроенных контроллера DMA
  • Автоматический выбор ширины канала PCIe x4–x2–x1
  • 6 каналов PCIe x4 на 6 модулей VPX
  • 2 канала PCIe x4 или 1 канал PCIe x8 на внешний разъём (при установке субмодуля)
  • Светодиодная индикация состояния каналов PCIe на передней панели

Субмодули

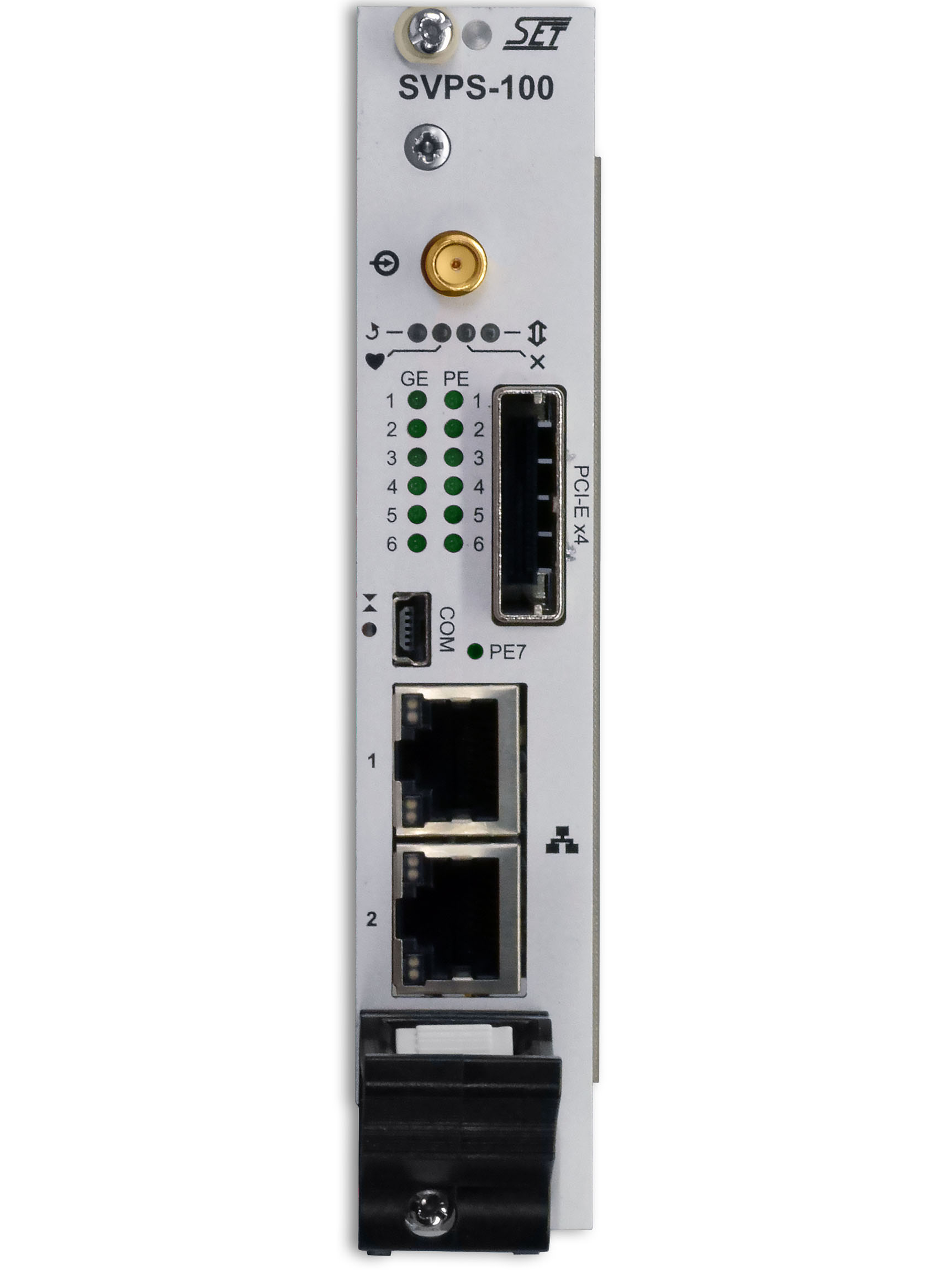

  • Субмодуль с одним каналом PCIe 2.0 x4 с разъёмом на передней панели
  • Субмодуль с портом RS-232/RS-422/RS-485 и разъёмом на передней панели

Соответствие стандартам

  • ANSI/VITA 46.0 VPX Base Standard
  • ANSI/VITA 48.2 Mech Std for Conduction Cooling VPX
  • ANSI/VITA 65 OpenVPX
  • IPMI v1.5 с поддержкой служебных функций

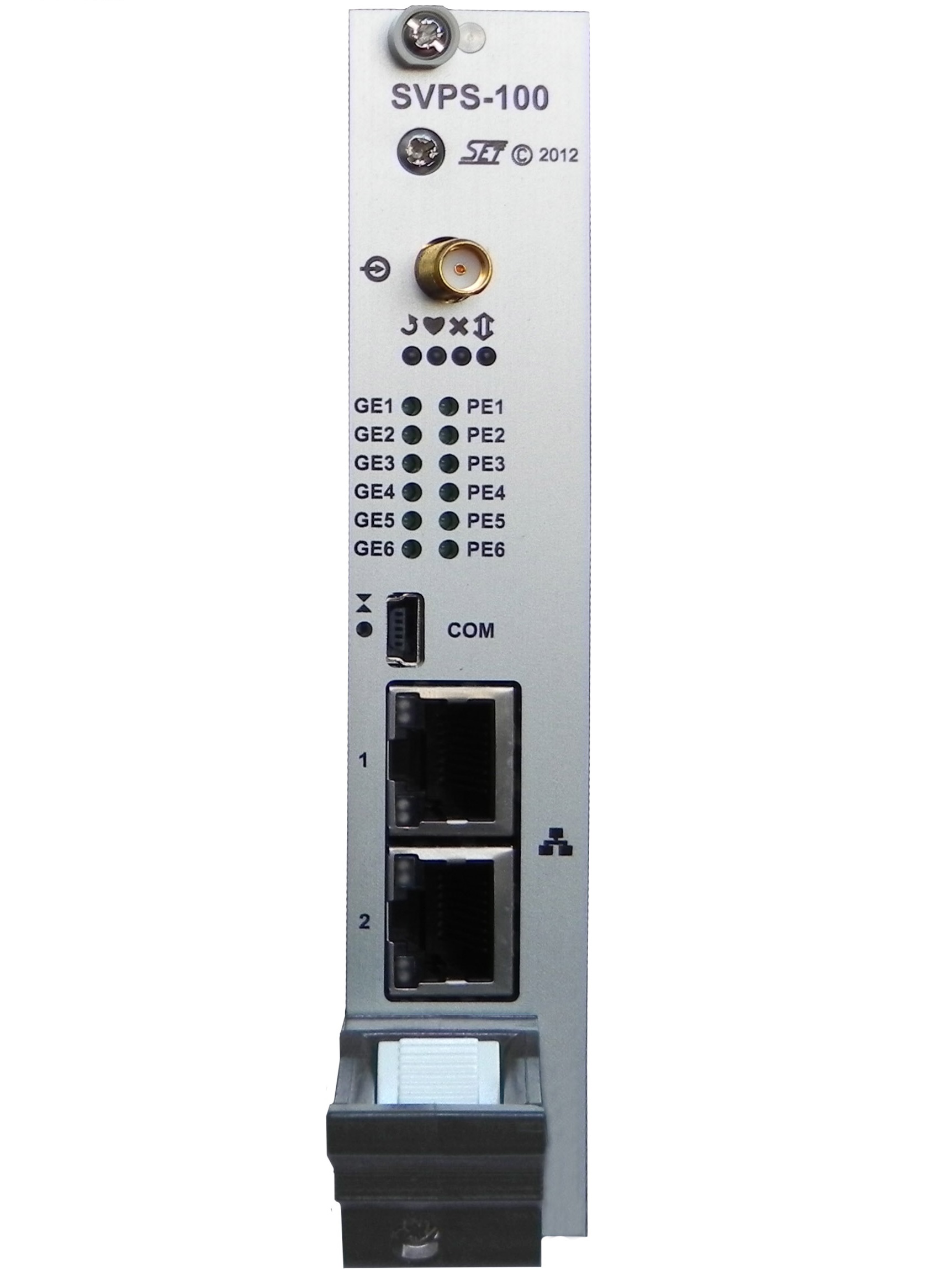

Разъёмы на передней панели

  • Разъем Mini-USB виртуального порта RS-232
  • 2 разъёма RJ45 Gigabit Ethernet
  • Разъём SMA внешнего тактового сигнала
  • Светодиодные индикаторы состояния модуля и каналов Gigabit Ethernet и PCIe

Разъем VPX

  • 6 × 1000Base-X Gigabit Ethernet
  • 6 × PCIe 1.0/3.0 x4–x2–x1
  • Порт RS-232
  • REF_CLK_I для входного тактового сигнала
  • Сигнал сброса микроконтроллера
  • Управляющая шина I2C

Система мониторинга и управления

  • Микроконтроллер ARM Cortex-M3
  • Управление коммутатором Gigabit Ethernet
  • Управление коммутаторами PCIe
  • Связь с пользователем по виртуальному UART-порту на передней панели (разъём Mini-USB), либо по интерфейсу RS-232 с задней панели
  • Светодиодная индикация рабочего состояния модуля и ошибки на передней панели

Система управления тактовыми сигналами

  • REF_CLK: 25 МГц ±50 ppm
  • AUX_CLK через мультиплексор:
    • 1 Гц ±50 ppm c термокомпенсацией c часов реального времени;
    • до 1 МГц LVTTL c разъёма SMA на передней панели;
    • до 1 МГц LVTTL c задней панели;
    • с микроконтроллера ARM.

Энергопотребление

  • Потребляемая мощность коммутатора: 27 Вт
  • Распределение потребляемой мощности по линиям питания:
    • +12 В (VS1/VS2): до 2,1 А (25 Вт);
    • +5 В (VS3): до 5 А (25 Вт);
    • +3,3 В (3.3V_AUX): до 2 А (6,6 Вт).
  • Два режима электропитания:
    • распределения нагрузки между линиями питания +12 В и +5 В;
    • использование только линии питания +12 В.
  • Автоматический выбор питающего напряжения +5 В/12 В
  • Питание системы мониторинга и управления от источника +3,3 В_AUX или от вторичного источника +3,3 В шин +5 В/+12 В
  • Защита от перенапряжения и по току

Условия эксплуатации

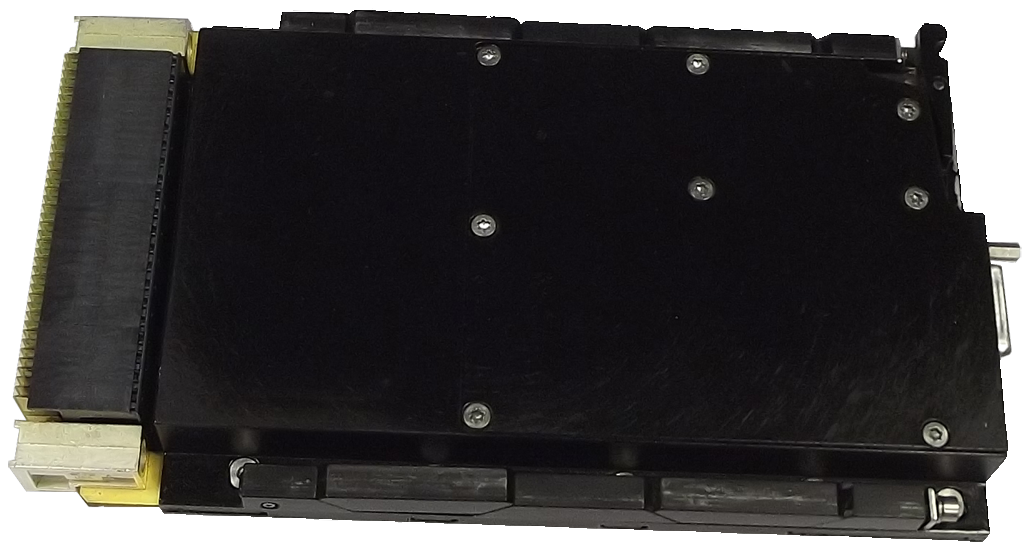

  • Охлаждение: воздушное или кондуктивное
  • Диапазон рабочих температур: −40...+75°С или −40...+85°С
  • Температура хранения: −40...+85°С
  • Влажность: 10–95% без конденсата

Размеры

  • Форм-фактор: VPX 3U
  • Размеры: 160 × 100 × 25,06 мм

Конфигуратор

SVPS100
–M
?
–T
?
–CL
?
–CV
?
