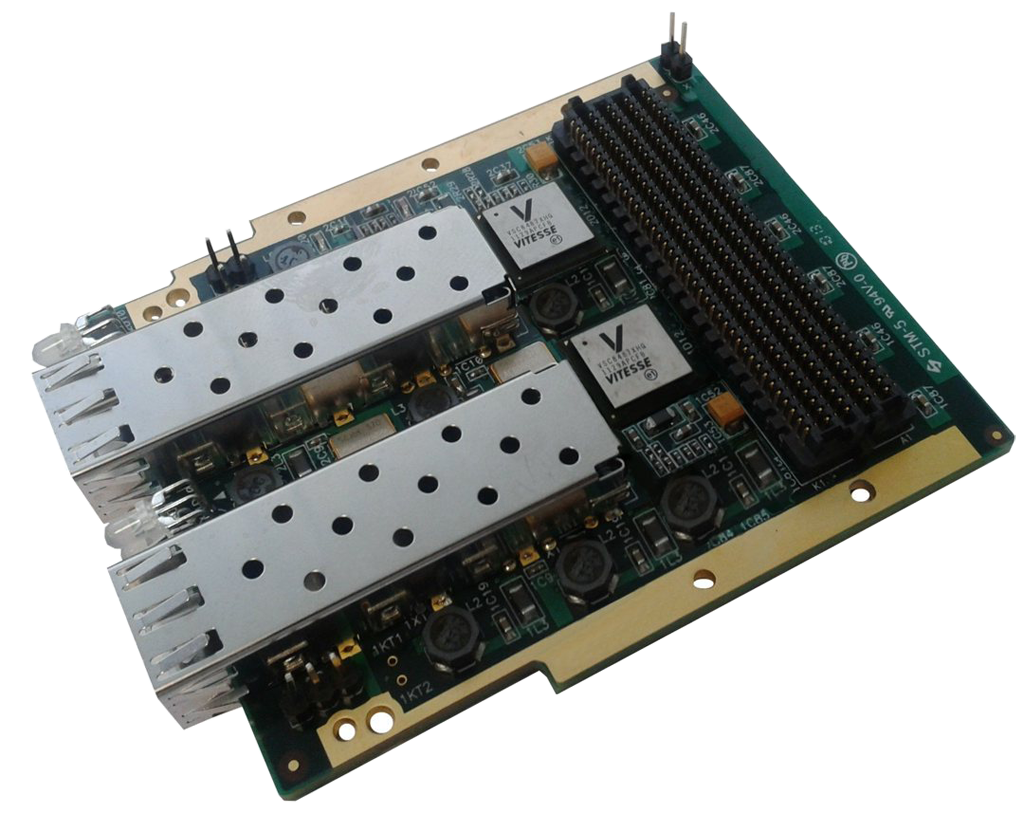

Модуль SFM-2F10G

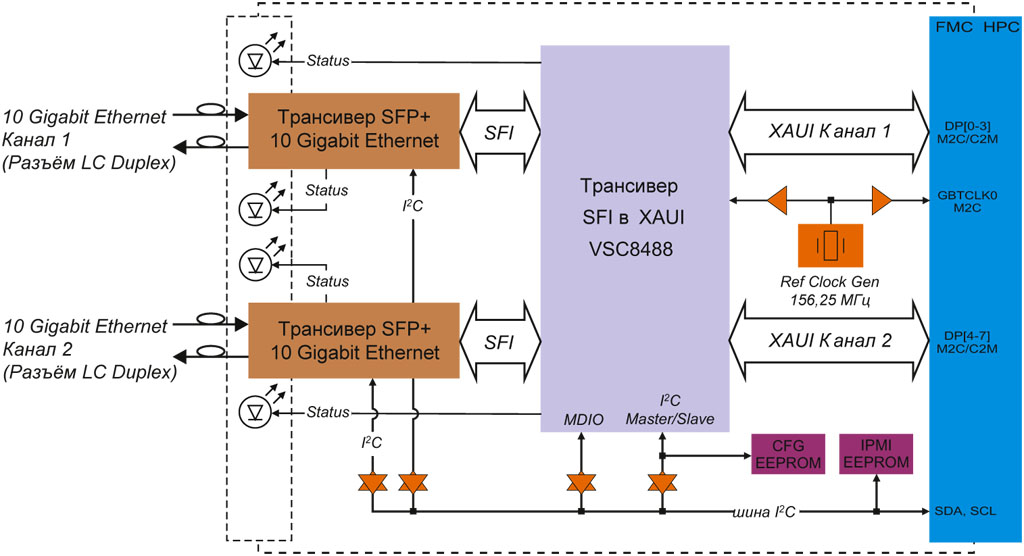

Технические характеристики

Оптический интерфейс

  • Два полнодуплексных оптических канала 10 Gigabit Ethernet
  • Сменные оптические модули стандарта SFP+
  • Оптические разъёмы LC-типа
  • Поддержка 10G Ethernet 802.3ae 10GBASE-SR/LR
  • Чувствительность приёмника/дальность (OMA): (Данные для каждой поставки уточняются отдельно)
    • 11,1 дБ/300 м (850 нм, многомодовое волокно);
    • 10,3 дБ/10 км (1310 нм, одномодовое волокно).
  • Мощность передатчика, усредненная: (Данные для каждой поставки уточняются отдельно)
    • 850 нм: −5...−1 дБм;
    • 1310 нм: −6...−1 дБм.

Цифровой интерфейс

  • Микросхема приемопередатчика VSC8488 Vitesse
  • Два канала XAUI 4 × 3,125 Гбит/с (8b/10b)
  • Встроенный опорный генератор 156,25 МГц
  • Вывод сигнала опорного тактирования для гигабитных приёмопередатчиков несущего модуля

Сервисные функции

  • Последовательный интерфейс I2C доступа к SFP+ и VSC8488
  • Поддержка шести диагностических режимов внутренней петли VSC8488
  • Три встроенных паттерн-генератора с узлами проверки паттернов
  • I2C EEPROM первоначальной конфигурации VSC8488
  • I2C EEPROM идентификации субмодуля IPMI объёмом 256 Кбит, линии A0, A1 соответствуют GA0, GA1
  • Супервизоры контроля нижнего порога вторичных напряжений питания
  • Светодиоды индикации статуса SFP+ и VSC8488 на передней панели

Соответствие стандартам

  • IEEE 802.3ae
  • SFF-8431
  • SFF-8432
  • SFF-8472
  • ANSI/VITA 57.1 FMC Standard

Интерфейс FMC

  • Разъём FMC HPC Samtec 400 контактов
  • Поддержка межмодульной высоты 10 мм
  • Ввод/вывод дифференциальных данных XAUI канала 1 через линии DP[0...3]_M2C/C2M FMC
  • Ввод/вывод дифференциальных данных XAUI канала 2 через линии DP[4...7]_M2C/C2M FMC
  • Встроенные ёмкости гальванической развязки по линиям XAUI
  • Вывод опорного тактового сигнала 156,25 МГц по линии GBTCLK0_M2C в стандарте LVDS
  • Поддержка шины I2C 3,3 В для SFP, VSC8488 и AD5280 EEPROM IPMI
  • Поддержка сигналов присутствия и географической адресации субмодуля
  • Соответствие спецификации FMC по требованиям к питающим напряжениям и токам нагрузки
  • Подача напряжения по линии VADJ не требуется
  • Генерация сигнала PG_M2C стабильности вторичных питающих напряжений

Энергопотребление

  • Потребляемая мощность FMC модуля: не более 7 Вт
  • Распределение потребляемой мощности по линиям питания:
    • +12 В (12P0V FMC): до 0,29 А (3,5 Вт); (Данные для каждой поставки уточняются отдельно)
    • +3,3 В (3P3V FMC): до 0,91 А (3 Вт); (Данные для каждой поставки уточняются отдельно)
    • +3,3 В_AUX (3P3V_AUX FMC): до 0,015 А (0,05 Вт).

Условия эксплуатации

  • Охлаждение: воздушное
  • Диапазон рабочих температур: 0...+50°С или −40...+85°С
  • Температура хранения: −40...+85°С
  • Влажность: 10–85% без конденсата

Размеры

  • Форм-фактор: FMC одиночной ширины c задействованием областей 1–3
  • Межмодульная высота: 10 мм
  • Размеры: 84 × 69 мм

Конфигуратор

SFM2F10G
–SFP
?
–T
?
