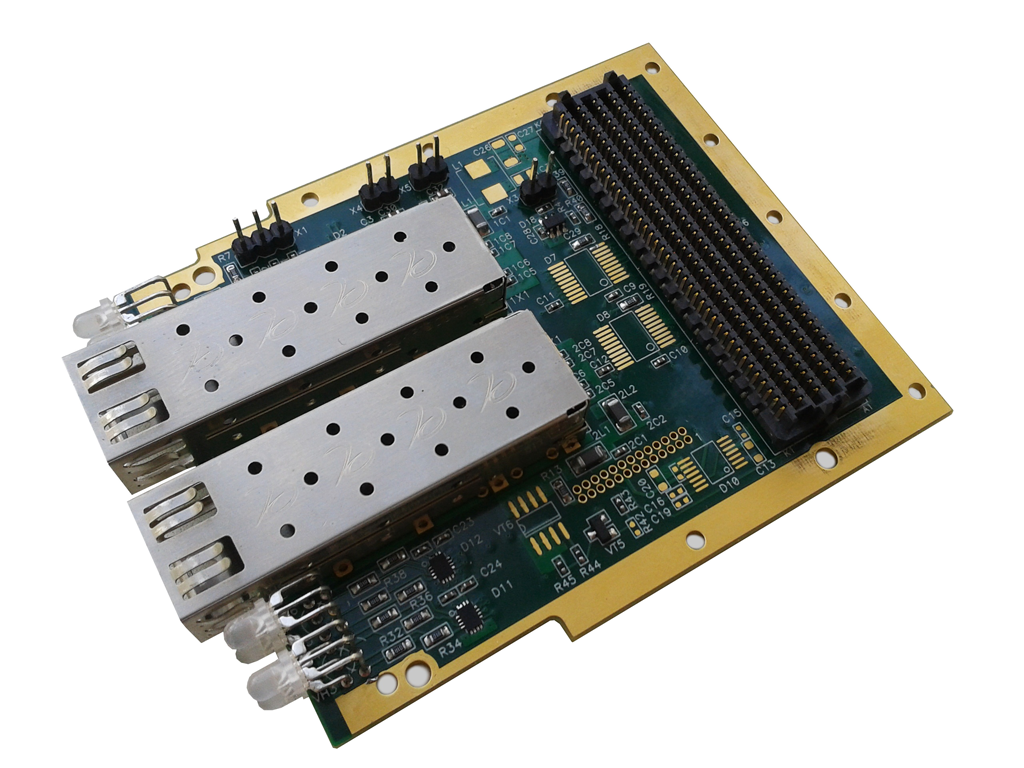

Модуль SFM-2F1G

Технические характеристики

Сервисные функции

  • Последовательный интерфейс I2C доступа к SFP и микросхеме AD5280
  • I2C EEPROM идентификации субмодуля IPMI объёмом 2 Кбит, линии A0, A1 соответствуют GA0, GA1
  • Супервизор контроля нижнего порога вторичных напряжений питания
  • Светодиоды индикации статуса SFP на передней панели
  • 8 пользовательских светодиодов на передней панели

Соответствие стандартам

  • IEEE 802.3ab
  • ANSI/VITA 57.1 FMC Standard

Интерфейс FMC

  • Разъём FMC HPC Samtec 400  контактов
  • Поддержка межмодульной высоты: 10 мм

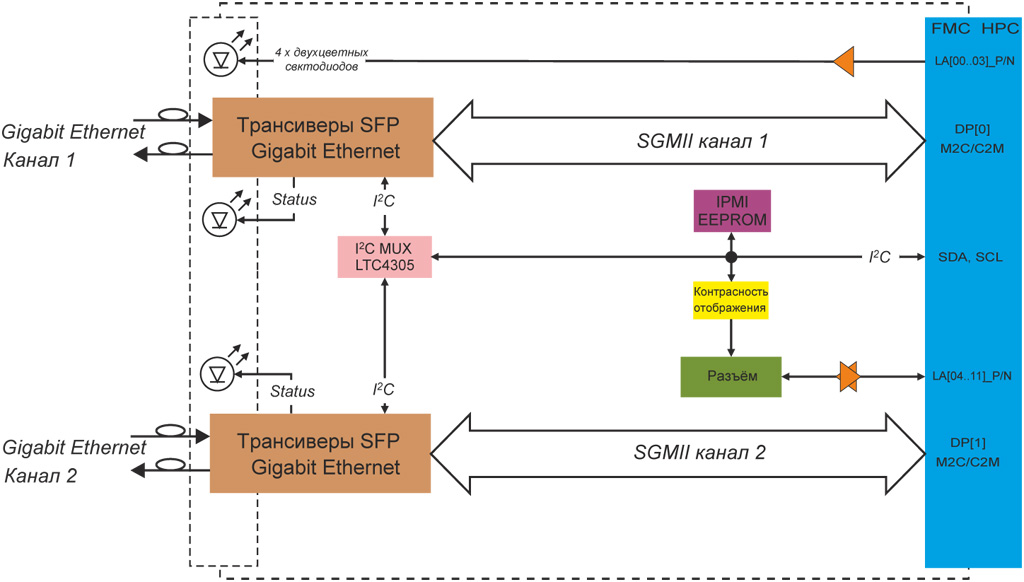

  • Ввод/вывод дифференциальных данных канала 1 через линии DP[0]_M2C/C2M FMC
  • Ввод/вывод дифференциальных данных канала 2 через линии DP[1]_M2C/C2M FMC
  • Поддержка шины I2C 3,3 В для SFP, AD5280 EEPROM IPMI
  • Поддержка сигналов присутствия и географической адресации субмодуля
  • Соответствие спецификации FMC по требованиям к питающим напряжениям и токам нагрузки
  • Генерация сигнала PG_M2C стабильности вторичных питающих напряжений

Энергопотребление

  • Потребляемая мощность FMC модуля: не более 4 Вт
  • Распределение потребляемой мощности по линиям питания:
    • +12 В (12P0V FMC): до 0,02 А (0,2 Вт); (Данные для каждой поставки уточняются отдельно)
    • +3,3 В (3P3V FMC): до 0,96 А (3,15 Вт); (Данные для каждой поставки уточняются отдельно)
    • +3,3 В_AUX (3P3V_AUX FMC): до 0,015 А (0,05 Вт).

Условия эксплуатации

  • Охлаждение: воздушное или кондуктивное
  • Диапазон рабочих температур: 0...+50°С или −40...+85°С
  • Температура хранения: −40...+85°С
  • Влажность: 10–85% без конденсата

Размеры

  • Форм-фактор: FMC одиночной ширины c задействованием областей 1–3
  • Межмодульная высота: 10 мм
  • Размеры: 84 × 69 мм

Конфигуратор

SFM2F1G
–NETH
?
–LCD
?
–T
?
–CL
?
