Модуль SFM-IO

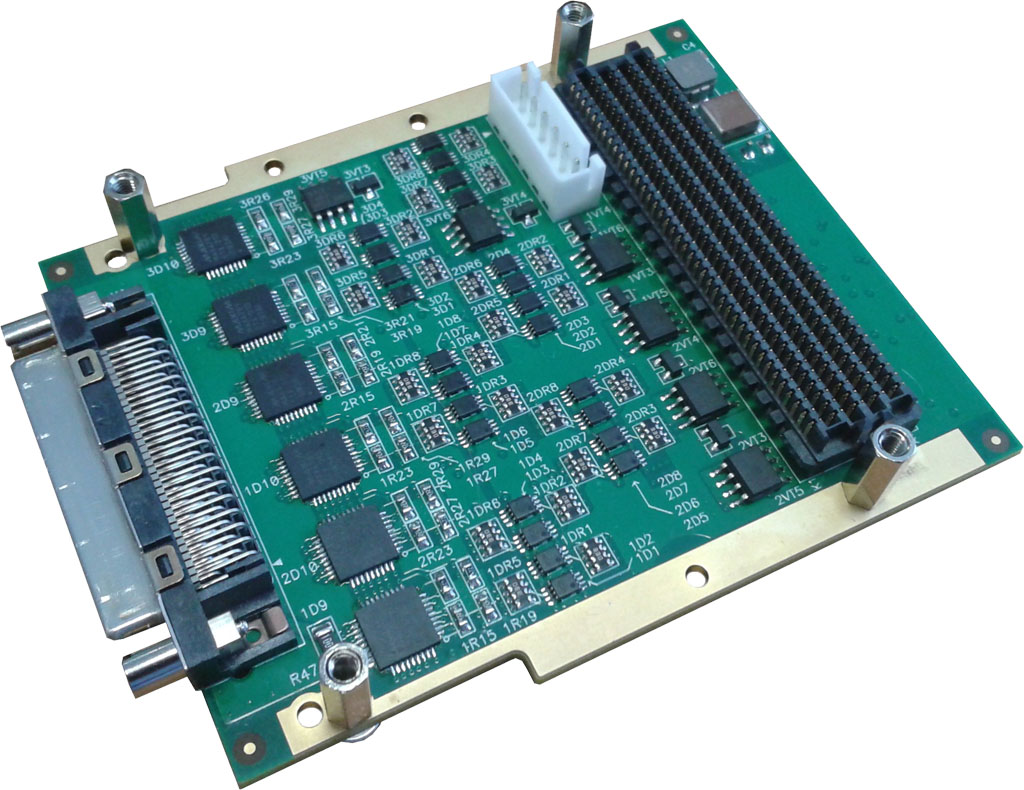

Фотографии модуля

Субмодуль SFM-IO

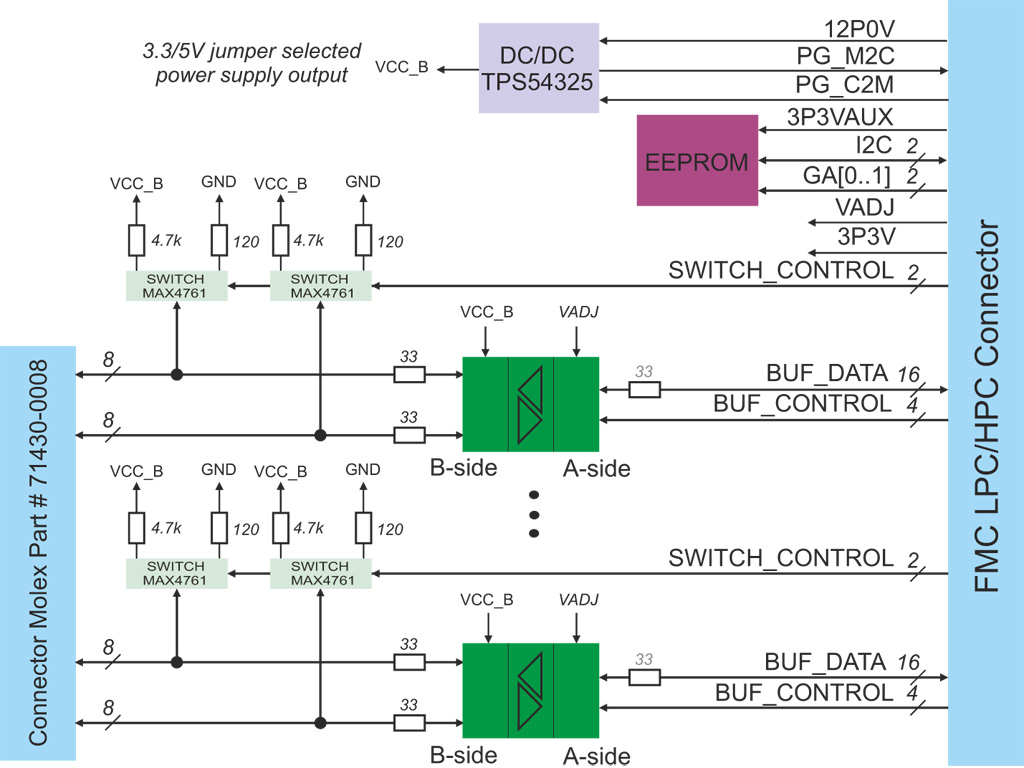

Функциональная блок-схема

Документация

Краткое описание (564 Кб)

Основные характеристики

48 линий ввода/вывода с побайтным разбиением направления передачи
Стандарт ввода/вывода коммутируемый: ТТЛ 3,3 В или ТТЛ 5 В
Ток нагрузки до 32 мА
Программное управление конфигурацией нагрузки
Разъём передней панели Molex высокой плотности с винтовой фиксацией
Форм-фактор FMC одиночной ширины с воздушным или кондуктивным охлаждением

Описание

Особенности

Субмодуль SFM-IO выполнен в соответствии со стандартом ANSI/VITA 57.1 FMC: FPGA Mezzanine Cards Base Standard и предназначен для использования в составе несущих модулей стандартов: AdvancedMC, VPX, PCI/PCIe, CompactPCI.

В качестве приёмопередатчиков цифрового ввода/вывода применяются микросхемы SN74LVCH2T45 производства фирмы Texas Instruments (TI).

На субмодуле организовано побайтное переключение направления передачи. Все линии управления приёмопередатчиками заведены на разъём FMC. Во всех линиях цифровых портов включены последовательные токоограничительные резисторы номиналом 33 Ом. Также реализована побайтная коммутация согласующих резисторов номиналом 120 Ом (на землю), либо 4,7 кОм (VCCB). Коммутация осуществляется с помощью ключей MAX4761 фирмы Maxim Int.

Режим работы выходных каскадов буферов приемоперидатчиков задаётся пользователем путём установки соответствующей перемычки X6. Так установка перемычки конфигурирует приёмопередатчик в стандарт ввода/вывода 3,3 В ТТЛ, а отсутствие перемычки конфигурирует приёмопередатчики в стандарт ввода/вывода 5 В ТТЛ.

Тип разъёма цифрового ввода/вывода 71430-0008 производства фирмы Molex Inc.

Задержка распространения сигнала на ввод/вывод, не более 20 нс.

Области применения

Основное предназначение субмодуля: приём/передача 48 линий ввода/вывода с побайтным разбиением направления передачи в стандарте ТТЛ 3,3, 5 В.

Технические характеристики

Приёмопередатчик цифрового ввода/вывода

Микросхема SN74LVCH2T45 производства фирмы TI:
- число линий ввода/вывода — 48;
- стандарт ввода/вывода — ТТЛ 3,3 В или ТТЛ 5 В;
- типовой ток нагрузки по каждой линии порта, 32 мА;
- предельный ток нагрузки по каждой линии порта, 50 мА (Согласовывается при заказе)
- задержка распространения сигнала на ввод/вывод, нс, не более 20;
- тип разъёма передней панели 71430-0008 производства фирмы Molex Inc
- значение сопротивления токоограничительного резистора, типовое:
  - со стороны разъёма — 33 Ом;
  - со стороны FMC — 33 Ом.
Значение сопротивления согласующего резистора, типовое:
- 120 Ом (на землю);
- 4,7 кОм (VCCB).

Сервисные функции

I²C EEPROM идентификации субмодуля IPMI объёмом 2 кбит, линии A0, A1 соответствуют GA0, GA1

Соответствие стандартам

ANSI/VITA 57.1 FMC: FPGA Mezzanine Cards Base Standard

Интерфейс FMC

Поддержка FMC HPC Samtec 400 контактов
Поддержка межмодульных высот: 8,5 и 10 мм
Поддержка шины I²C 3,3 В для EEPROM IPMI
Поддержка сигналов присутствия и географической адресации субмодуля
Соответствие спецификации FMC по требованиям к питающим напряжениям и токам нагрузки субмодуля
Генерация сигнала PG_M2C стабильности вторичных питающих напряжений

Энергопотребление

Потребляемая мощность FMC модуля: не более 11 Вт (Согласовывается при заказе)
Распределение потребляемой мощности по линиям питания:
- +12 В (12P0V FMC): до 0,71 А (8,5 Вт);
- +3,3 В_AUX (3P3V_AUX FMC): до 0,015 А (0,05 Вт);
- +2,5 В (VADJ 2,5V): до 0,6 А (1,5 Вт).

Условия эксплуатации

Охлаждение: воздушное или кондуктивное
Диапазон рабочих температур: коммерческий (0...+50 °С) и индустриальный (−40...+85 °С)
Температура хранения: −40...+85 °С
Влажность: 10–85 % без конденсата

Размеры

Форм-фактор: FMC одиночной ширины c задействованием областей 1–3
Межмодульная высота: 8,5 и 10 мм
Размеры: 84 × 69 мм
