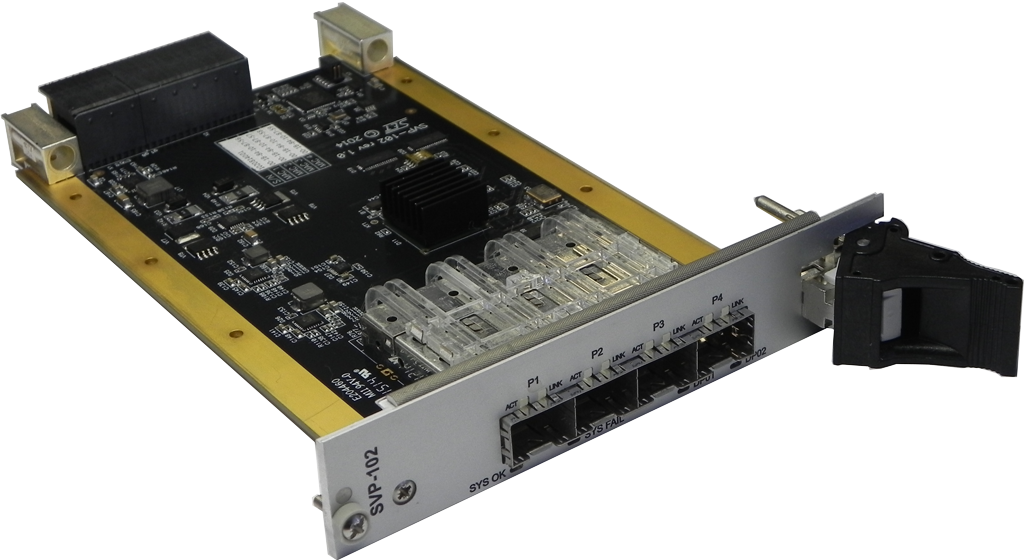

Модуль SVP-102

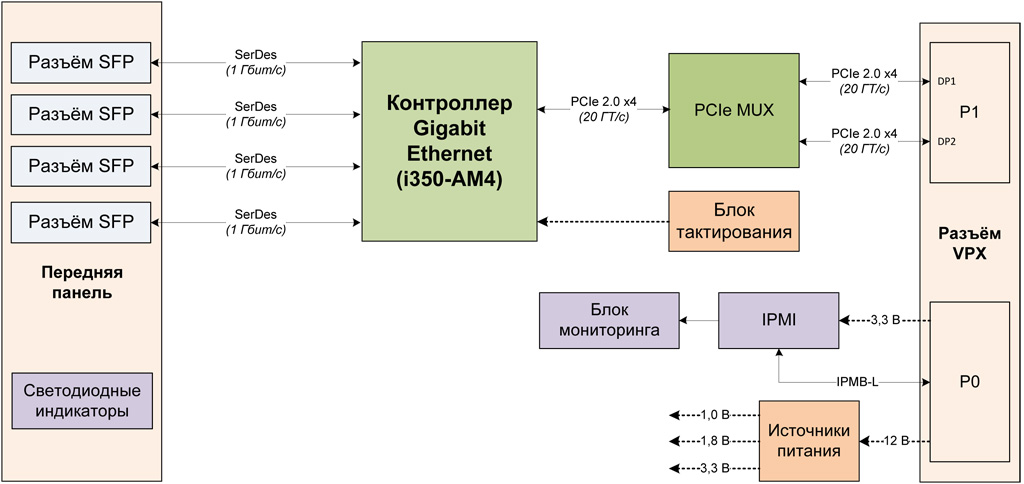

Интерфейсы

Передняя панель:
  • 4 × SerDes Gigabit Ethernet SFP
  • USB (mini-USB)
Разъём VPX (P0):
  • IPMB-L
Разъём VPX (P1):
  • 2 × PCI Express 2.0 x4

Технические характеристики

Функции

  • Поддержка оптических/«медных» SFP модулей
  • Поддержка одномодового/многомодового оптоволокна
  • Индикаторы сетевой активности и наличия связи
  • Поддержка Jumbo Frames до 9,5 кбайт
  • Поддержка 802.1q VLAN, IEEE 802.3az
  • Аппаратная поддержка виртуализации: до 8 VM на порт (VMDq)
  • Поддержка TCP/IP Checksum Offloading

Интерфейсные контроллеры

  • Контроллер Ethernet преобразование 1 × PCIe 2.0 x4 в 4 × Gigabit Ethernet

Соответствие стандартам

  • ANSI/VITA 46.0-2013 VPX Base Standard
  • ANSI/VITA 48.2-2010 Mechanical Specifications for Microcomputers Using REDI Conduction Cooling Applied to VITA VPX
  • ANSI/VITA 65-2010 (R2012) OpenVPX System Standard
  • MOD3-PER-2F-16.3.1-3
  • IPMI v. 1.5 с поддержкой служебных функций
  • SFF-8472
  • IEEE 802.3az и IEEE 802.1q

Поддержка ОС

  • Microsoft Windows 7/8.1/10, Embedded Standard 7/8.1, Server 2008 R2 SP1/2012/2012 R2
  • QNX Neutrino RTOS 6.5.0/6.6.0
  • ЗОСРВ «Нейтрино» (КПДА.10964-01)
  • Astra Linux Special Edition 1.3/1.4/1.5
  • Защищённая ОС «Заря»
  • МСВС 3.0 ФЛИР.80001-16 изм. №3
  • Linux (c версией ядра 3.2.0 и выше) (Поддержка других ОС уточняется отдельно)

Разъёмы на передней панели

  • 4 × SFP: Gigabit Ethernet

Система мониторинга и управления IPMI

  • Автоматическое отключение питания при возникновении серьёзных сбоев на модуле
  • Мониторинг температур и напряжений питания модуля
  • Ведение журнала учета отказов блоков системы
  • Возможность удаленного контроля и управления модулем
  • Информационная шина на разъёме VPX P0 для управления и мониторинга (IPMB-L)
  • Возможность «горячего» обновления и восстановления программного обеспечения IPMI без нарушения работы модуля
  • Поддержка «горячей замены» (Hot Swap)

Энергопотребление

  • Потребляемая мощность коммуникационного модуля не более 7 Вт
  • Распределение потребляемой мощности по линиям питания:
    • +12 В (VS1): до 0,56 A (6,7 Вт);
    • +3,3 В (3.3V_AUX): до 0,08 A (0,3 Вт) (питание подсистемы IPMI).

Условия эксплуатации

  • Охлаждение: воздушное или кондуктивное
  • Диапазон рабочих температур: коммерческий (0...+50 °С) или индустриальный (−40...+85 °С)
  • Возможность нанесения влагозащитного покрытия для жёстких условий эксплуатации модуля
  • Температура хранения: −40...+85 °С
  • Влажность: 10–95 % без конденсата
  • Возможность нанесения влагозащитного покрытия для жёстких условий

Размеры

  • Форм-фактор: VPX 3U
  • Размеры платы: 160 × 100 × 25,06 мм
