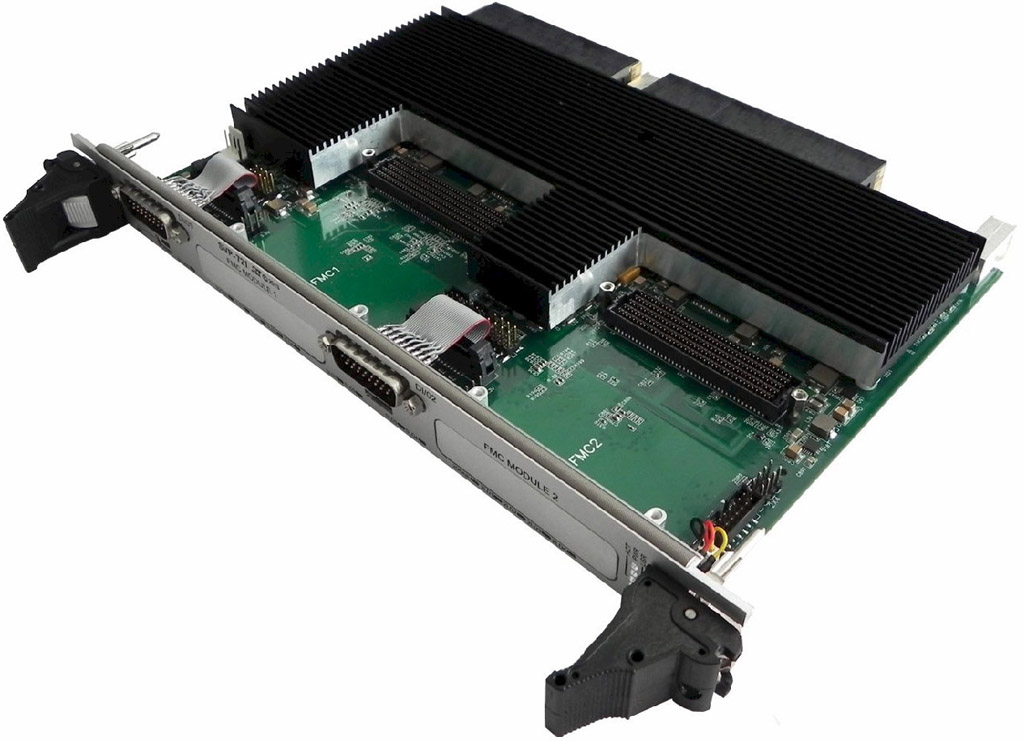

Модуль SVP-721

Новинка

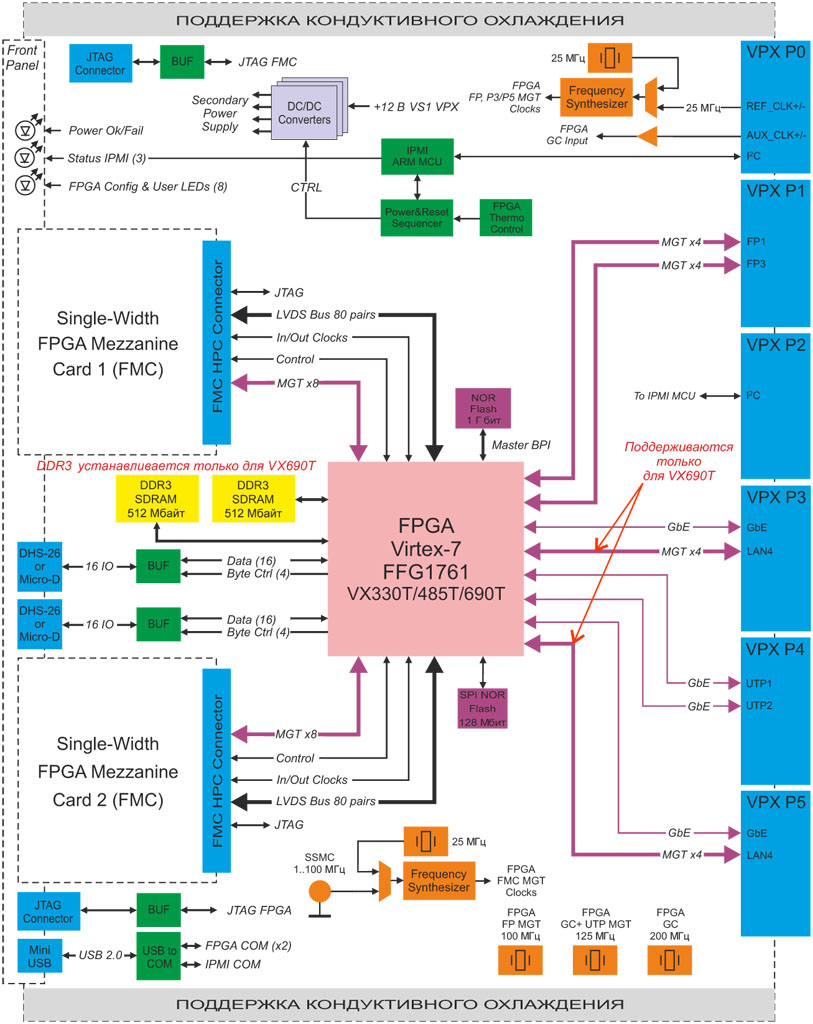

Технические характеристики

Программируемая логика

  • Особенности FPGA:
    • cвыше 108 тыс. ячеек Virtex-7 Slice (XC7VX690T);
    • до 3600 блоков Virtex-7 DSP48E (XC7VX690T);
    • до 1470 блоков RAM Xilinx BlockRAM по 36 Кбит;
    • до 20 блоков тактирования CMT;
    • количество аппаратных ядер:
      • XC7VX330T — два ядра PCIe 1.0, 2.0, 3.0 x1/x2/x4;
      • XC7VX690T — три ядра PCIe 1.0, 2.0 x1/x2/x4;
      • XC7VX485T — четыре ядра PCIe 1.0, 2.0 x1/x2/x4.

Память

  • Два независимых банка DDR3 SDRAM с объёмом каждого до 512 Мбайт (256 Mбит−16) и быстродействием DDR-800
  • Пользовательская память SPI NOR Flash 16 Мбайт
  • Конфигурационная память 16 бит NOR Flash 128 Мбайт со скоростью загрузки данных в FPGA до 160 Мбайт/с и поддержкой хранения до 4-х файлов конфигурации

Тактирование

  • Опорные кварцевые генераторы:
    • 100 МГц (MGT интерфейсов FatPipe 1, FatPipe 3 VPX);
    • 125 МГц (MGT интерфейсов Gigabit Ethernet + глобальный такт FPGA);
    • 200 МГц (глобальный такт FPGA).
  • Синтезатор частоты тактирования MGT интерфейсов P3, P5 VPX, FatPipe 1, FatPipe 3 VPX c возможностью синхронизации сигналом Ref_Clk VPX c умножением его на 4
  • Синтезатор частоты тактирования MGT интерфейсов FMC
  • Приём сигнала Aux_Clk VPX на FPGA

Последовательные интерфейсы на разъёмах VPX

  • Системные интерфейсы:
    • два канала PCIe 1.0/2.0/3.0 x4 (аппаратные ядра PCIe Xilinx 3.0 только для XC7VX330/690T), либо SRIO x4 до 3,125 Гбит/с (программное IP-ядро Xilinx, приобретается отдельно), либо XAUI через порты FatPipe 1 и 3 разъёма P1 VPX;
    • два канала Gigabit Ethernet — порты UTP 1, 2 разъёма P4 VPX.
  • Интерфейсы поддержки модулей тыльного расширения:
    • два канала SRIO x4 до 3,125 Гбит/с, либо XAUI, либо Aurora через разъёмы P3, P5 VPX (только для XC7VX330/690T);
    • два канала Gigabit Ethernet через разъёмы поддержки модуля тыльного расширения P3, P5.

Соответствие стандартам

  • ANSI/VITA 46.0 VPX Base Standard
  • ANSI/VITA 46.3 SRIO on VPX Fabric Connector
  • ANSI/VITA 46.4 PCIe on VPX Fabric Connector
  • ANSI/VITA 46.6 Gigabit Ethernet Control Plane on VPX
  • ANSI/VITA 57.1 FMC Standard
  • ANSI/VITA 65 OpenVPX

Разъём FMC

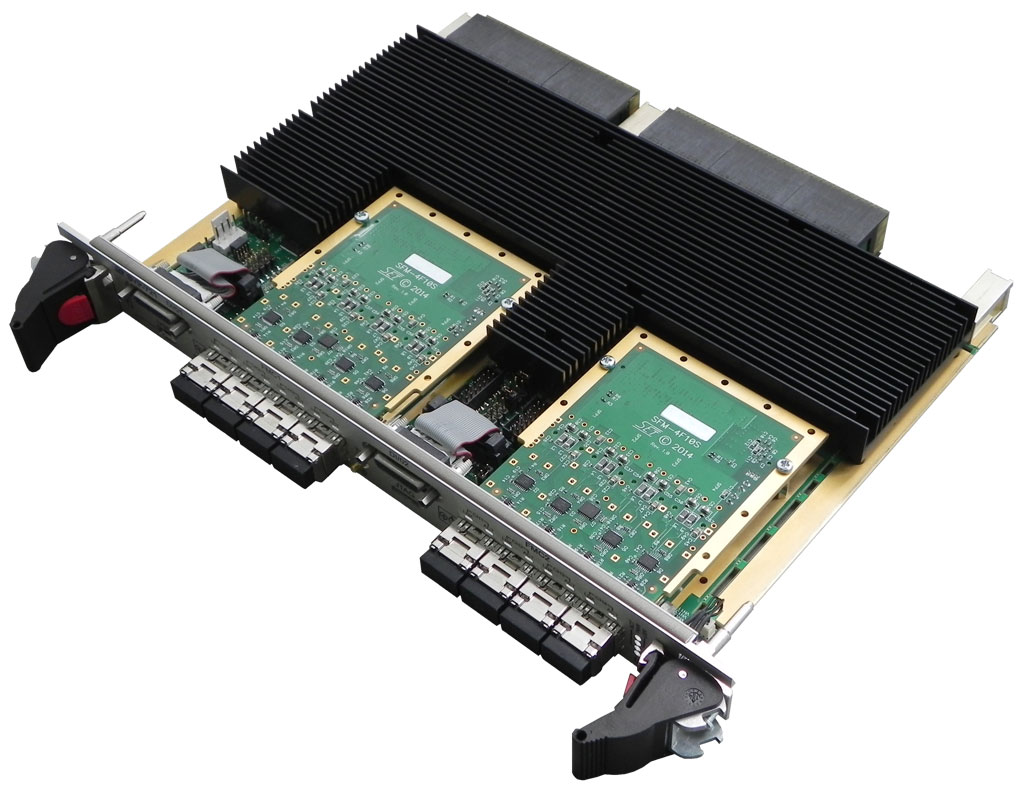

  • Поддержка установки двух субмодулей FMC одиночной ширины (Single Width) в конструктиве с воздушным охлаждением с задействованием областей 1–3
  • Стыковочная высота FMC 10 мм
  • Интерфейс каждого субмодуля FMC HPC:
    • 80 пар LVDS, пропускная способность до 80 Гбит/с;
    • подключение сигналов \textasteriskcentered_CC ко входам СС FPGA;
    • поддержка четырех линий глобального тактирования LVDS;
    • 8 дуплексных мультигигабитных пар DP0–DP7 c двусторонней пропускной способностью до 50 Гбит/с;
    • две линии тактирования MGT FPGA с разъёма FMC.
  • Поддержка JTAG 3,3 В с автоматической коммутацией канала
  • Поддержка сигналов I2C (IPMI FMC), PRSNT, PowerGood
  • Соответствие спецификации по требованиям к питающим напряжениям и токам нагрузки FMC
  • Уровень напряжения по линиям VADJ/VIO_B_M2C +1,8 В

Внешние и отладочные интерфейсы

  • Отладочные UART-порты FPGA с реализацией через интерфейс USB 2.0 на передней панели
  • Буферизованный JTAG IEEE 1149.1 FPGA на передней панели
  • Внутренний буферизованный порт JTAG IEEE 1149.1 для FMC
  • Два буферизованных 16-ти разрядных цифровых порта передней панели с побайтным управлением

Системные функции

  • Поддержка географической адресации (GA0–GA4)
  • Обработка сигнала системного сброса VPX SYSRESET#
  • Встроенный контроль напряжений и тока потребления
  • Встроенный температурный контроль

Энергопотребление

  • Потребляемая мощность модуля цифровой обработки сигналов: от 50 до 80 Вт
  • Распределение потребляемой мощности по линии питания:
    • +12 В (VS1): до 4,2 A (50 Вт) (при полной нагрузке, без учета FMC;
    • +12 В (VS1): до 6,7 A (80 Вт) (при полной нагрузке, с двумя FMC субмодулями).

Условия эксплуатации

  • Охлаждение: воздушное
  • Диапазон рабочих температур: 0...+50°С или −40...+85°С
  • Температура хранения: −50...+85°С
  • Влажность: до 85% без покрытия, до 98% с покрытием

Размеры

  • Форм-фактор: VPX 6U в слот 1"
  • Размеры: 160 × 233 × 25,06 мм

Конфигуратор

SVP721
–FM
?
–RFM
?
–B
?
–T
?
–CV
?
