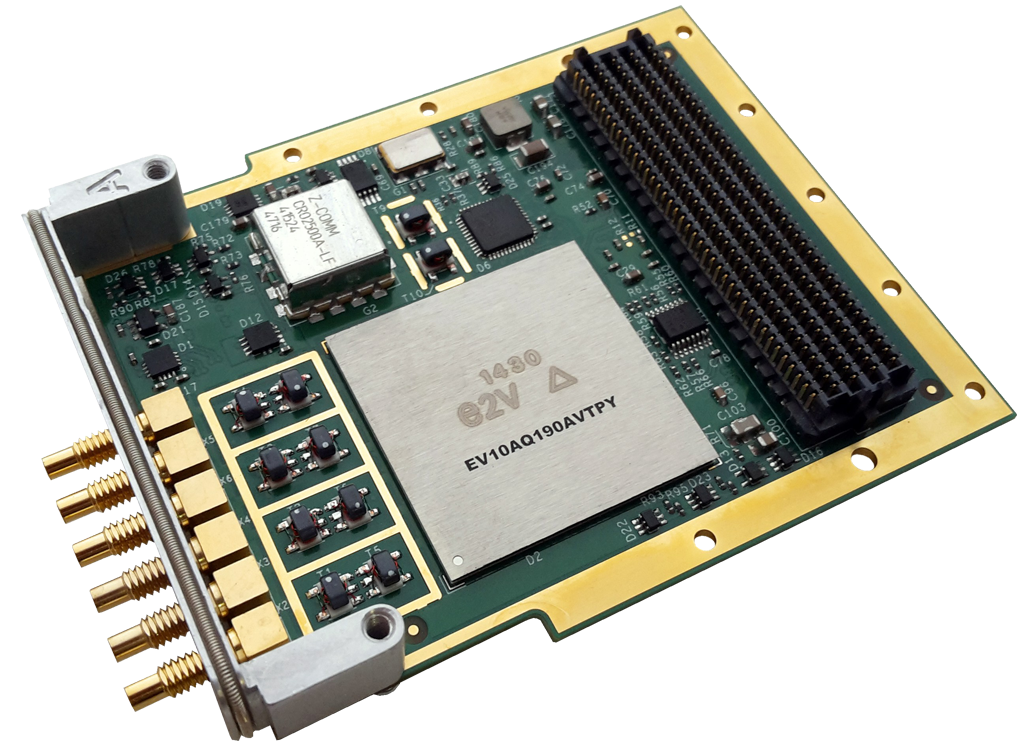

Модуль SFM-1A5000

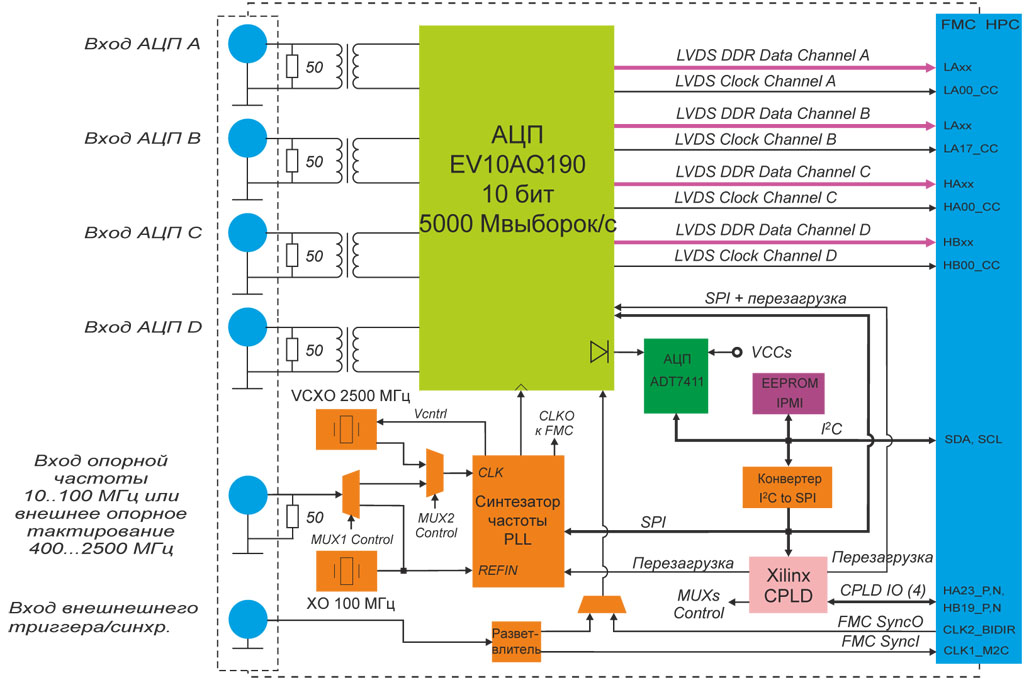

Технические характеристики

Аналого-цифровое преобразование

  • Программируемые 1/2/4 канала АЦП на базе микросхемы EV10AQ190 фирмы e2v
  • Разрядность: 10 бит
  • Частота дискретизации: 1,25/2,5/5,0 ГГц
  • Аналоговая полоса тракта (по −3 дБ): 14...3200 МГц (Данные для каждой поставки уточняются отдельно)
  • Размах входного сигнала 0,5 В (50 Ом), разъём SSMC
  • Динамический диапазон (несущая 620 МГц) 61 дБ (Данные для каждой поставки уточняются отдельно)
  • Отношение сигнал/шум (несущая 620 МГц) 54 дБ (Данные для каждой поставки уточняются отдельно)
  • Программируемое в пределах ±18% усиление АЦП
  • Программируемое в пределах ±50 мВ смещение нуля АЦП
  • Программируемая в пределах ±14 пс апертурная задержка
  • Выход данных: параллельный, 4 × (10+1) бит, LVDS
  • Вывод бита переполнения по каждому каналу, LVDS
  • Поддержка настройки регистров АЦП через SPIFMC

Тактирование и синхронизация

  • Опорный кварцевый генератор 100 МГц
  • Малошумящий ГУН 2500 МГц
  • Синтезатор частоты AD9517-1 Analog Devices с управлением через SPI
  • Поддержка внешнего тактирования в диапазоне частот: 10...100 МГц, разъём SSMC
  • Возможность непосредственного внешнего тактирования АЦП в диапазоне частот 400...2500 МГц
  • Уровень сигнала внешнего тактирования: −6...+10 дБ (50 Ом)
  • Вход внешней синхронизации АЦП до 625 МГц, SSMC
  • Значение порога срабатывания внешней синхронизации +1,25 В (поддержка LVTTL), входное сопротивление 2,5 кОм

Сервисные функции

  • Последовательные интерфейсы SPI программирования АЦП, синтезатора частоты и вспомогательной CPLD
  • I2C АЦП мониторинга температуры кристалла АЦП, с погрешностью ±3°С, и питающих напряжений субмодуля
  • I2C EEPROM идентификации субмодуля IPMI объёмом 2 Кбита, линии A0, A1 соответствуют GA0, GA1
  • Вспомогательная CPLD Xilinx XC2C64A декодирования SPI для формирования сигналов сброса АЦП и синтезатора
  • Многофункциональный светодиод статуса с управлением из CPLD

Соответствие стандартам

  • ANSI/VITA 57.1 FMC Standard

Интерфейс FMC

  • Разъём FMC HPC Samtec 400 контактов
  • Поддержка межмодульной высоты: 10 мм
  • Вывод данных/тактирования АЦП в стандарте LVDS через шины LA, HA и HB FMC с разбиением на группы с сопровождающими сигналами тактирования xx_CC
  • Ввод/вывод сигналов синхронизации в стандарте LVDS
  • Вывод вспомогательного тактового сигнала синтезатора частоты в стандарте LVDS
  • Поддержка управляющей шины I2C 3,3 В
  • Поддержка сигналов присутствия и географической адресации
  • Соответствие спецификации FMC по требованиям к питающим напряжениям и токам нагрузки субмодуля
  • Уровень напряжения по линиям VADJ/VIO_B_M2C должен быть +2,5 В

Энергопотребление

  • Потребляемая мощность FMC модуля: не более 10 Вт
  • Распределение потребляемой мощности по линиям питания:
    • +12 В (12P0V FMC): до 0,42 А (5 Вт); (Данные для каждой поставки уточняются отдельно)
    • +3,3 В (3P3V FMC): до 0,61 А (2 Вт); (Данные для каждой поставки уточняются отдельно)
    • +3,3 В_AUX (3P3V_AUX FMC): до 0,015 А (0,05 Вт);
    • +2,5 В (VADJ 2,5V): до 0,8 А (2 Вт). (Данные для каждой поставки уточняются отдельно)

Условия эксплуатации

  • Охлаждение: воздушное или кондуктивное
  • Диапазон рабочих температур: 0...+70°С
  • Температура хранения: −40...+85°С
  • Влажность: 10–85% без конденсата
  • Производительность внешнего обдува 0,5 м3/мин (20 CFM)

Размеры

  • Форм-фактор: FMC одиночной ширины c задействованием областей 1–3
  • Межмодульная высота: 10 мм
  • Размеры: 84 × 69 мм
