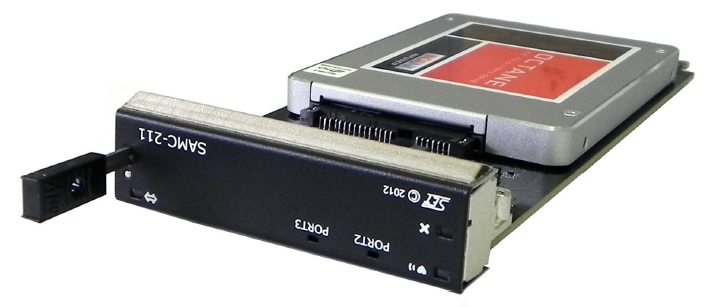

Модуль SAMC-211

Технические характеристики

Запоминающие устройства

  • Характеристики для HDD:
    • общая ёмкость до 1,5 Тбайт;
    • скорость чтения: до 150 Мбайт/с (в зависимости от типа);
    • скорость записи: до 125 Мбайт/с (в зависимости от типа).
  • Характеристики для SSD:
    • общая емкость до 1 Тбайт;
    • скорость чтения: до 350 Мбайт/с (в зависимости от типа);
    • скорость записи: до 200 Мбайт/с (в зависимости от типа).

Разъёмы на передней панели

  • Индикаторы активности диска (один из выбранных каналов SATA)
  • Индикаторы подсистемы IPMI

Соответствие стандартам

  • PICMG AMC.0 R2.0 AMC Base Specification
  • PICMG AMC.1 R2.0 PCIe on AMC
  • PICMG AMC.3 R1.0 AMC Specification for Storage
  • Поддержка спецификации IPMI v1.5

Поддержка ОС

  • Поддерживаются 32-х и 64-х разрядные версии следующих операционных систем:
    • Microsoft Windows XP, Windows XP Embedded, Windows 7, Windows Embedded Standard 7;
    • Linux. (Поддержка других ОС уточняется отдельно)

Система мониторинга и управления IPMI

  • Автоматическое отключение питания при возникновении серьезных сбоев на модуле
  • Мониторинг температур и напряжений питания модуля
  • Сторожевой таймер
  • Возможность удаленного контроля и управления модулем
  • Информационная шина на разъеме AMC для управления и мониторинга (IPMB-L)
  • Возможность «горячего» обновления и восстановления программного обеспечения IPMI без нарушения работы модуля
  • Поддержка «горячей замены» (Hot Swap)

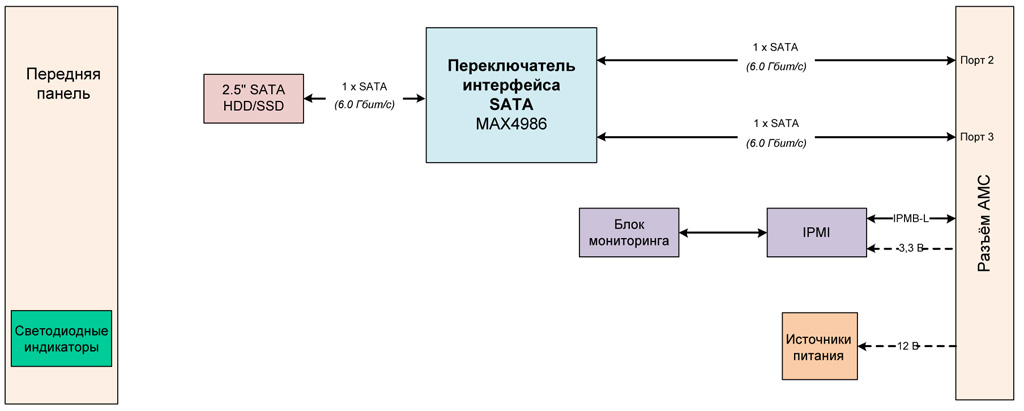

Разъём AMC

  • Два канала SATA 6 Гбит/с (порты 2-3)
  • Выбор порта осуществляется:
    • c помощью джамперов;
    • c помощью команды IPMI.
  • Линия IPMB-L подсистемы IPMI
  • Линия питания +3,3 В (Management Power)
  • Линия питания +12 В (Payload Power)

Энергопотребление

  • Потребляемая мощность модуля хранения данных: до 12,3 Вт
  • Распределение потребляемой мощности по линиям питания:
    • +12 В (Payload power): до 1 А (12 Вт);
    • +3,3 В (Management power): до 0,08 А (0,3 Вт) (питание подсистемы IPMI).

Условия эксплуатации

  • Охлаждение: воздушное
  • Диапазон рабочих температур 0...+55°С
  • Температура хранения: −40...+70°С
  • Влажность: 5–90% без конденсата

Размеры

  • Форм-фактор: AMC Single Mid-Size/Full-Size
  • Размеры модуля форм-фактора Mid-Size: 181,5 × 73,5 × 18,96 мм
  • Размеры модуля форм-фактора Full-Size: 181,5 × 73,5 × 28,95 мм

Конфигуратор

SAMC211
–SZ
?
