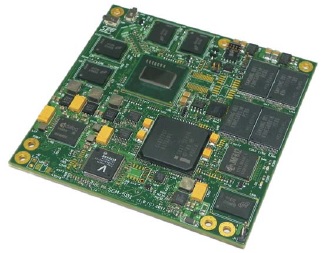

Модуль SCM-501

Изделие cнято с производства

Технические характеристики

Процессор

  • Типы процессоров Intel Atom E6xx:
    • коммерческие: E620/E640/E660/E680;
    • промышленные: E620T/E640T/E660T/E680T.
  • 32-разрядный процессор с поддержкой технологии HT
  • Тактовая частота 600 МГц, 1 ГГц, 1,3 ГГц или 1,6 ГГц
  • Возможность обработки до 2 потоков данных одновременно
  • Частота шины памяти 800 МГц
  • Кэш-память 32+24 Кб L1, 512 Кб L2
  • Интегрированный графический контроллер с интерфейсом VGA и поддержкой DirectX 9.0c
  • Низкое энергопотребление
  • Взаимодействует с PCH Intel EG20T по интерфейсу PCIe

Память

  • Распаиваемая память DDR2-800, общим объёмом до 2 Гбайт
  • Встроенный SSD объёмом до 32/64 Гбайт, работающий по интерфейсу SATA 3 Гбит/с

Соответствие стандартам

  • PICMG COM Express

Разъём COM Express Type 10

  • 1 × Gigabit Ethernet
  • 3 × PCIe x1
  • 4 × UART-порта
  • 2 × SATA
  • 6 × USB host
  • 1 × USB client
  • 1 × SDIO
  • 1 × SDVO
  • 1 × LVDS
  • 8 × GPIO
  • LPC
  • Intel HD Audio
  • SMBus
  • SPI

Энергопотребление

  • Потребляемая мощность процессорного модуля: до 8 Вт
  • Распределение потребляемой мощности по линии питания: +12 В: до 0,67 А (8 Вт)

Условия эксплуатации

  • Диапазон рабочих температур: 0...+50°С или −40...+85°С
  • Температура хранения: −40...+85°С
  • Влажность: 10–95% без конденсата

Размеры

  • Форм-фактор: COM Express Compact
  • Размеры: 95 × 95 мм

Конфигуратор

SCM501
–C
?
–R
?
–DS
?
–T
?
