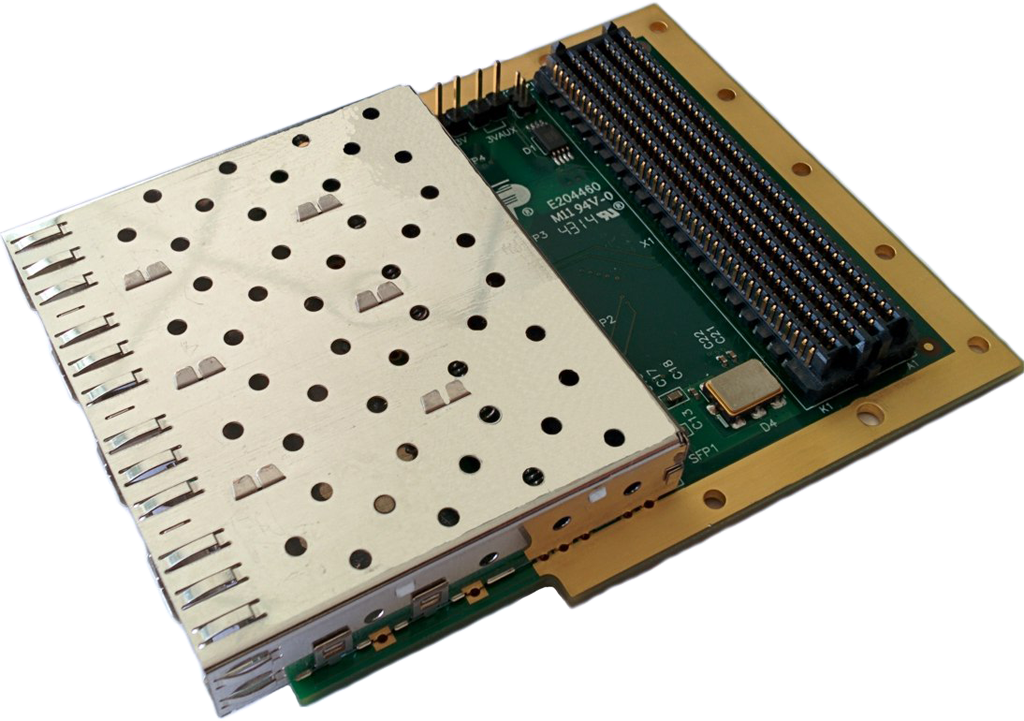

Модуль SFM-4F10S

Новинка

Технические характеристики

SFP модули

  • Сменные модули стандарта SFP/SFP+:
    • оптические Short Wave;
    • оптические Long Wave;
    • с работой на «медь»;
    • Gigabit Ethernet.

Цифровой интерфейс

  • Четыре дуплексных канала со скоростью до 10 Гбит/с
  • Программируемый по I2C опорный генератор 156,25 МГц со стабильностью ±20 ppm (Данный параметр при необходимости может варьироваться)
  • Вывод сигнала опорного тактирования для гигабитных приёмопередатчиков несущего модуля

Сервисные функции

  • Последовательный интерфейс I2C доступа к SFP+
  • LVCMOS линии управления модулями SFP+
  • I2C EEPROM идентификации субмодуля IPMI объёмом 256 Кбит, линии A0, A1 соответствуют GA0, GA1
  • Пользовательские светодиоды индикации статуса SFP+ на передней панели

Соответствие стандартам

  • IEEE 802.3ae
  • SFF-8431
  • SFF-8432
  • SFF-8472
  • ANSI/VITA 57.1 FMC Standard

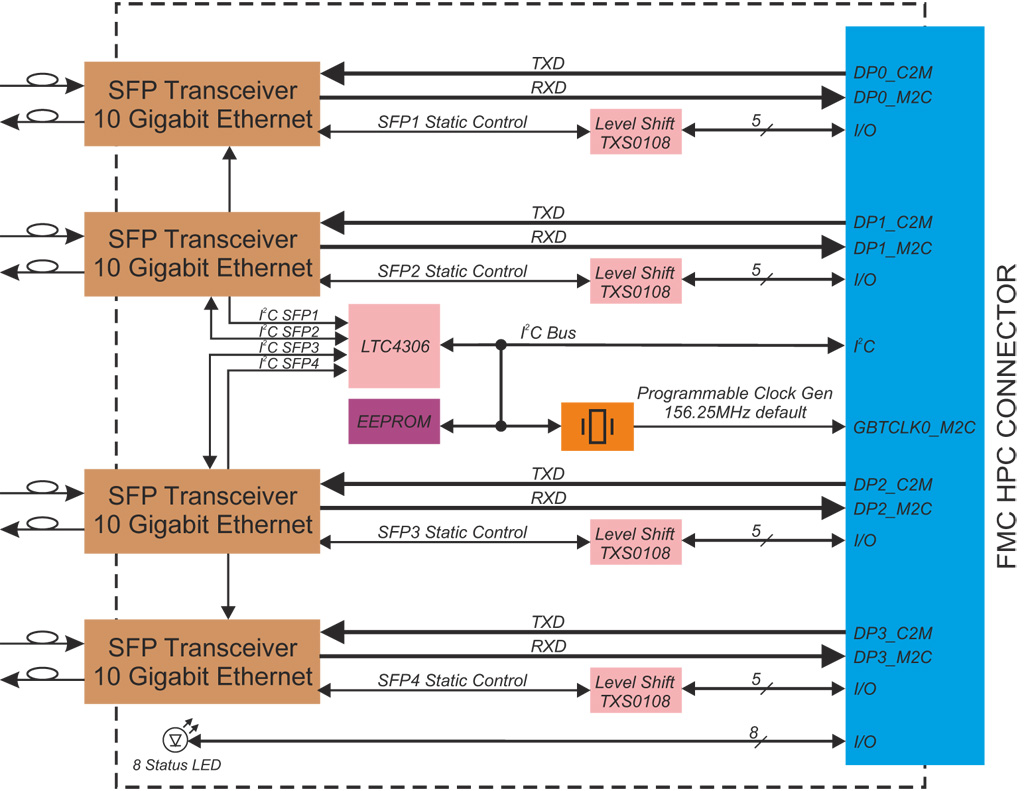

Интерфейс FMC

  • Разъём FMC HPC Samtec 400 контактов
  • Поддержка межмодульной высоты 10 мм
  • Ввод/вывод дифференциальных данных через линии DP[0...3]_M2C/C2M FMC
  • Вывод опорного тактового сигнала 156,25 МГц по линии GBTCLK0_M2C в стандарте LVPECL
  • Ввод/вывод сигналов управления SFP модулями через линии LA[15:0] FMC
  • Поддержка шины I2C 3,3 В для SFP+ и EEPROM IPMI
  • Поддержка сигналов присутствия и географической адресации субмодуля
  • Соответствие спецификации FMC по требованиям к питающим напряжениям и токам нагрузки субмодуля
  • Поддержка напряжения VADJ +1,2–3,3 В

Энергопотребление

  • Потребляемая мощность FMC модуля: не более 11 Вт
  • Распределение потребляемой мощности по линиям питания:
    • +3,3 В (3P3V FMC): до 1,51 А (5 Вт); (Данные определяются потреблением модулей SFP/SFP+)
    • +3,3 В_AUX (3P3V_AUX FMC): до 0,015 А (0,05 Вт);

Условия эксплуатации

  • Охлаждение: воздушное или кондуктивное
  • Диапазон рабочих температур: 0...+50°С или −40...+85°С
  • Температура хранения: −40...+85°С
  • Влажность: 10–85% без конденсата

Размеры

  • Форм-фактор: FMC одиночной ширины c задействованием областей 1–3
  • Межмодульная высота: 10 мм
  • Размеры: 84 × 69 мм

Конфигуратор

SFM4F10S
–SFP
?
–QZ
?
–T
?
–CL
?
