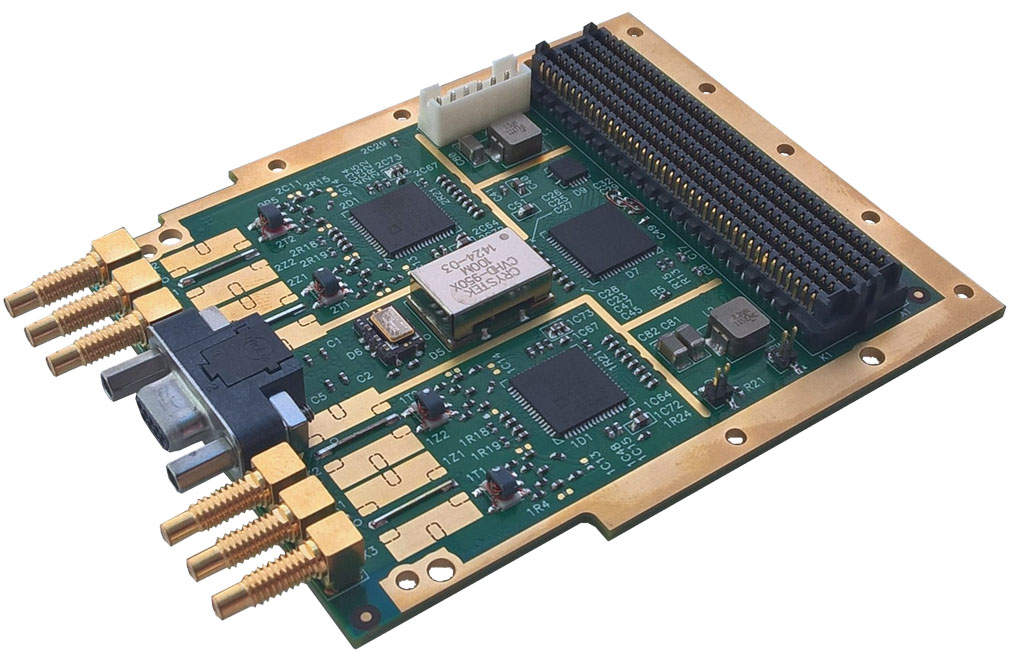

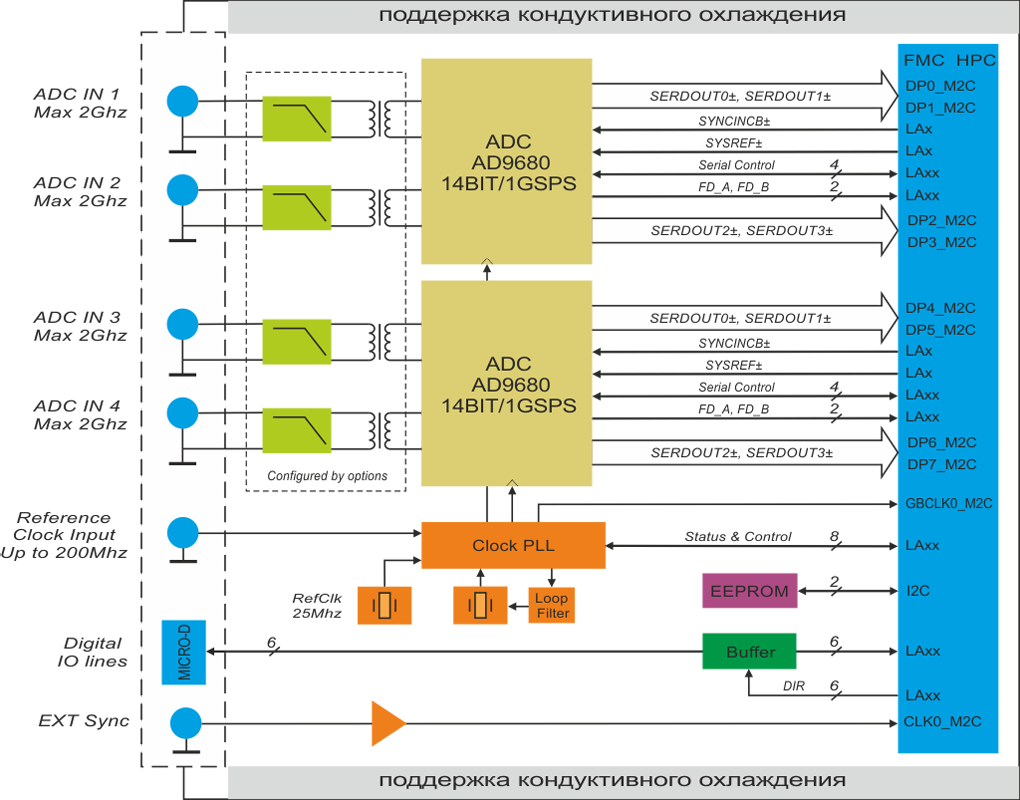

Модуль SFM-4A1000

Технические характеристики

Аналого-цифровое преобразование

  • АЦП на базе сдвоенных микросхем AD9680 Analog Devices:
    • количество каналов: 4;
    • разрядность: 14 бит;
    • частота дискретизации: 1000 МГц;
    • исполнение входного тракта: трансформатор;
    • аналоговая полоса тракта (по −3 дБ):
      • 10...1200 МГц в исполнении L;
      • 1000...2000 МГц в исполнении H.
    • возможность предустановки ФНЧ с частотой среза: 50; 70; 83; 105; 120; 137; 158; 176; 190; 216; 264; 288; 320; 340 или 470 МГц;
    • возможность предустановки полосовых фильтров на частоты: 75–135; 60–90; 95–180; 120–150; 120–210; 160–185; 175–237; 212–228; 190–250; 186–340; 230–297; 268–282; 260–310; 292–490; 404–426 или 624–680 МГц;
    • размах входного сигнала программируемый 1,5...1,9 В (50 Ом), разъём SSMC;
    • динамический диапазон: 75 дБ (170 МГц), 70 дБ (950 МГц); (Согласовывается при заказе)
    • отношение сигнал/шум: 62 дБ (170 МГц), 58 дБ (950 МГц); (Согласовывается при заказе)
    • выход данных: CML, по две дифференциальные пары на канал, до 12,5 Гбит/с в паре, соответствие JESD204B с поддержкой кодирования 8b/10b и дополнительным скремблированием;
    • поддержка настройки регистров АЦП через SPIFMC.

Тактирование и синхронизация

  • Опорный кварцевый генератор 25 МГц 0,3 ppm
  • Малошумящий ГУН 1000 МГц/20 ppm
  • ФАПЧ очистки опорного тактового сигнала с управлением через SPI
  • Поддержка внешнего тактирования в диапазоне частот 10...200 МГц, разъём SSMC, нагрузка 50 Ом
  • Вход внешней синхронизации 50 Ом, SSMC

Сервисные функции

  • Независимые последовательные интерфейсы SPI программирования АЦП и ФАПЧ
  • I2C EEPROM идентификации субмодуля IPMI, линии A0, A1 соответствуют GA0, GA1
  • Встроенный мониторинг питающих напряжений и температуры

Соответствие стандартам

  • ANSI/VITA 57.1 FMC: FPGA Mezzanine Cards Base Standard
  • JESD204B Standard

Интерфейс FMC

  • Разъём FMC HPC Samtec 400 контактов
  • Поддержка межмодульной высоты 10 мм
  • Вывод данных АЦП через линии последовательного гигабитного интерфейса FMC DP_M2C[7:0]
  • Вывод опорного сигнала тактирования (с выхода ФАПЧ) через линию FMC GBCLK0_M2C
  • Ввод/вывод сигналов управления через линии шины LA FMC в стандарте КМОП 1,8/2,5 В
  • Соответствие спецификации FMC по требованиям к питающим напряжениям и токам нагрузки субмодуля
  • Уровень напряжения по линиям VADJ/VIO_B_M2C +1,8/2,5 В
  • Генерация сигнала PG_M2C стабильности вторичных питающих напряжений

Энергопотребление

  • Потребляемая мощность FMC модуля: не более 11 Вт
  • Распределение потребляемой мощности по линиям питания:
    • +12 В (12P0V FMC): до 0,84 А (10 Вт);
    • +3,3 В_AUX (3P3V_AUX FMC): до 0,015 А (0,05 Вт);
    • +1,8/2,5 В (VADJ 1,8/2,5V): до 0,08 А (0,2 Вт).

Условия эксплуатации

  • Охлаждение: воздушное или кондуктивное
  • Диапазон рабочих температур: коммерческий (0...+50 °С) и индустриальный (−40...+70 °С)
  • Температура хранения: −50...+85 °С
  • Влажность: 10–85 % без конденсата, либо до 98 % в исполнении с влагозащитным покрытием

Размеры

  • Форм-фактор: FMC одиночной ширины c задействованием областей 1–2
  • Поддержка кондуктивного охлаждения через область вторичного термо-интерфейса
  • Межмодульная высота: 10 мм
  • Размеры: 84 × 69 мм
