Модуль SFM-16A125

Изделие в разработке

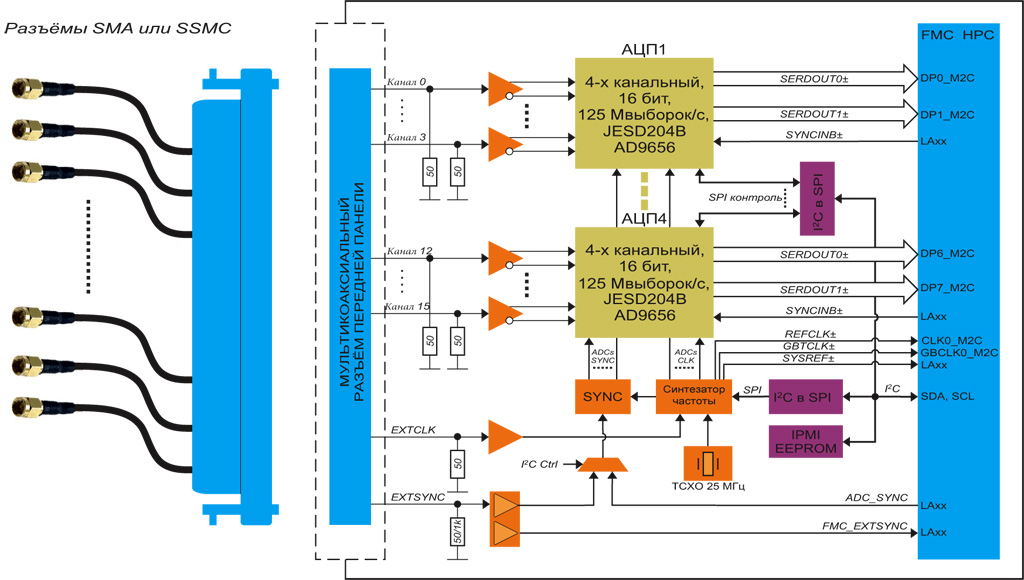

Технические характеристики

Аналого-цифровое преобразование

  • АЦП на базе счетверенных микросхем AD9656 производства AD:
    • количество каналов: 16;
    • разрядность: 16 бит;
    • диапазон частот дискретизации: 40...125 МГц;
    • размах входного сигнала: ±1,0 на входной нагрузке 50 Ом;
    • аналоговая полоса тракта (по −3 дБ):
      • «открытый» вход: 0...250 МГц;
      • «закрытый» вход: 0,02...250 МГц.
    • динамический диапазон (SFDR): 85 дБн (10 МГц), 83 дБн (70 МГц), 79 дБ (140 МГц); Параметр (данные) уточняется
    • отношение сигнал/шум (SNR): 74 дБ (10 МГц), 72 дБ (70 МГц), 70 дБ (140 МГц); Параметр (данные) уточняется
    • выход данных: CML, по две дифференциальные пары на канал, до 5 Гбит/с в паре, соответствие JESD204B с поддержкой кодирования 8b/10b и дополнительным скремблированием;
    • поддержка настройки регистров АЦП через I2C с FMC.
  • Единый разъём передней панели 3М Mini Delta Ribbon с поддержкой различных вариантов подключения входных источников (см. опции поставки).

Тактирование и синхронизация

  • Синтезатор частоты LMK04828 производства TI
  • Диапазон частот дискретизации АЦП 40...125 МГц
  • Межканальный разброс сигналов тактирования не более 100 пс
  • Типовой межканальный разброс сигналов тактирования 200 пс, с возможностью подстройки с шагом 25 пс
  • Опорный кварцевый генератор синтезатора 25 МГц 0,3 ppm
  • Вход внешнего опорного тактирования синтезатора частотой 10...200 МГц, размах сигнала 1 В на нагрузке 50 Ом
  • Поддержка синхронизации микросхем АЦП субмодуля через разъём FMC, сигнал КМОП с уровнем VADJ
  • Вход внешней межплатной синхронизации: однополярный сигнал LVCMOS амплитудой до 3 В, входное сопротивление коммутируемое 50 Ом 1 кОм
  • Входы внешнего опорного тактирования и синхронизации выведены на единый со входами АЦП разъём передней панели 3М Mini Delta Ribbon с возможностью подключения источников тактирования и синхронизации разъёмами SMA/SSMC через разветвитель (см. опции поставки)

Сервисные функции

  • Последовательный интерфейс I2C FMC управления АЦП, синтезатором и схемой синхронизации субмодуля
  • I2C EEPROM идентификации субмодуля IPMI
  • Встроенный мониторинг параметров питающих напряжений и температуры печатной платы субмодуля через I2C FMC

Соответствие стандартам

  • ANSI/VITA 57.1-2008 FPGA Mezzanine Card (FMC) Standard

Интерфейс FMC

  • Разъём FMC HPC Samtec 400 контактов
  • Поддержка межмодульной высоты: 10 мм
  • Вывод данных АЦП через линии последовательного гигабитного интерфейса FMC DP_M2C[7:0]
  • Поддержка сопровождающего тактирования приёмопередатчиков MGT через линию GBCLK0_M2C
  • Подключение сигналов синхронизации АЦП JESD204B SYNCINB посредством линий шины LA в стандарте LVDS
  • Вывод тактовых сигналов синтезатора частоты REFCLK и SYSREF через линии CLK0_M2C и LA0_СС в стандарте LVDS
  • Подключение сигналов межкристальной синхронизации АЦП посредством линий шины LA в стандарте LVDS
  • Поддержка шины I2C управления устройствами субмодуля, сигнальные уровни 3,3 В
  • Поддержка сигналов присутствия и географической адресации
  • Соответствие спецификации FMC по требованиям к питающим напряжениям и токам нагрузки субмодуля
  • Генерация сигнала PG_M2C стабильности вторичных питающих напряжений

Энергопотребление

  • Потребляемая мощность FMC модуля: не более 5 Вт
  • Распределение потребляемой мощности по линиям питания:
    • +12 В (12P0V FMC): до 0,42 А (5 Вт);
    • +3,3 В (3P3V_AUX FMC): до 0,03 А (0,1 Вт).

Условия эксплуатации

  • Охлаждение: воздушное или кондуктивное
  • Диапазон рабочих температур: коммерческий (0...+50 °С) и индустриальный (−40...+70 °С) (Согласовывается при заказе)
  • Температура хранения: −50...+85 °С
  • Влажность: до 85 % без влагозащитного покрытия, до 98 % с опциональным влагозащитным покрытием

Размеры

  • Форм-фактор: FMC одиночной ширины c задействованием областей 1 и 2
  • Межмодульная высота: 10 мм
  • Размеры печатной платы: 76,5 × 69 мм
  • Поддержка кондуктивного охлаждения через область вторичного термо-интерфейса

Конфигуратор

SFM16A125
–IN
?
–T
?
–FP
?
–TIO
?
–CV
?
–CL
?
