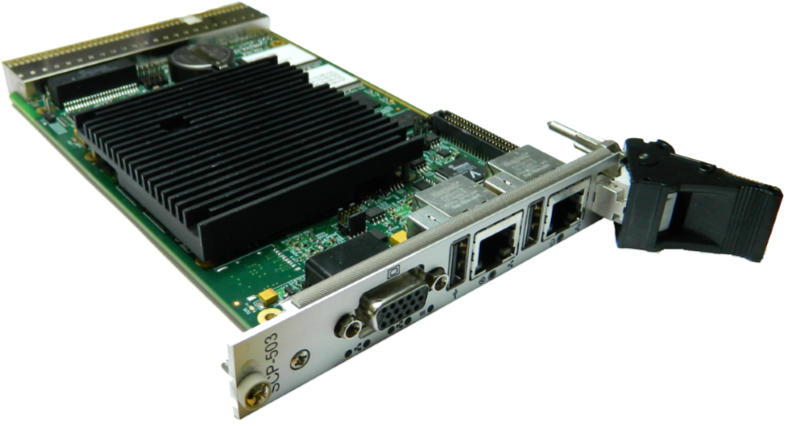

Модуль SCP-503

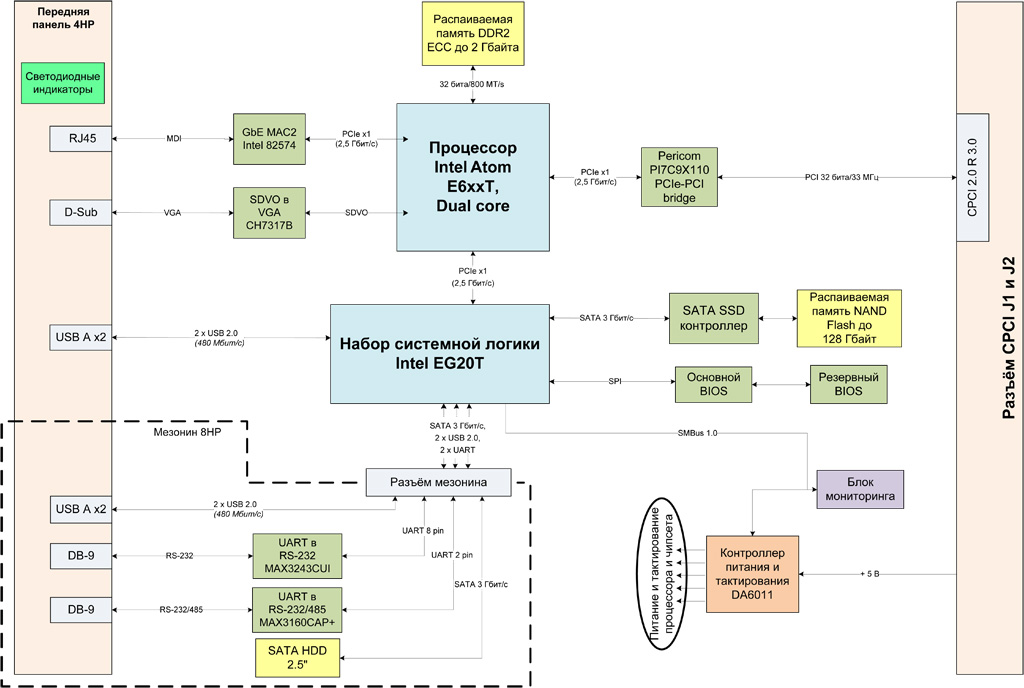

Технические характеристики

Процессор

  • Intel Atom E6xxT:
    • тактовая частота: 1,6 ГГц;
    • кэш-память: 24/32 Кбайт L1, 512 Кбайт L2;
    • встроенный контроллер памяти DDR2;
    • встроенное графическое ядро: Intel GMA 600;
    • контроллер шины PCIe Rev. 1.0a:
      • 2 × PCIe x1;
      • 1 × PCIe x1 для взаимодействия с PCH EG20T;
      • 1 × PCIe x1 для взаимодействия с FPGA Spartan-6.
    • поддержка технологий и наборов инструкций:
      • Intel SSE, SSE2, SSE3,SSE4.1, SSE4.2;
      • Intel HT;
      • Intel AVX;
      • Intel VT-d, VT-x;
      • Intel 64-х разрядная архитектура;
      • Intel XD-Bit.

Память

  • Версия «4HP»:
    • распаиваемая память DDR2-800 объёмом до 2 Гбайт;
    • встроенный SSD объёмом до 32 Гбайт (интерфейс SATA 3 Гбит/с);
    • SPI BIOS Flash: 2 × 2 Мбайта с функцией резервирования.
  • Версия «8HP» (в дополнение к «4HP»):
    • место для 2,5", с интерфейсом SATA 3 Гбит/с;
    • cлот для карт памяти формата Micro-SDHC, Class 6.

Графика

  • Графическое ядро Intel GMA 600:
    • частота ГП: 400 МГц;
    • поддержка DirectX 9, OpenGL 2.1;
    • графические интерфейсы SDVO и LVDS.

Набор системной логики

  • Intel Platform Controller Hub EG20T:
    • 1 × PCIe x1;
    • 2 × SATA 3 Гбит/с;
    • 1 × RGMII (MAC);
    • 6 × USB 2.0 host + 1 × USB 2.0 client;
    • 1 × SDIO;
    • 1 × CAN 2.0B Active;
    • 1 × I2C ver. 2.1;
    • 1 × SPI;
    • 3 × UART 2 pin + 1 × UART 8 pin.

Интерфейсные контроллеры

  • Контроллер Ethernet Intel 82574T: MDI Gigabit Ethernet на передней панели
  • Физический уровень Gigabit Ethernet Vitesse VSC8641: преобразование RGMII в MDI Gigabit Ethernet на передней панели (от MAC в PCH EG20T)
  • Мост PCIe — PCI Pericom PI7C9X110: преобразование PCIe x1 в шину PCI 32-бит/66 МГц (PCI 32-bits/66 MHz) на разъёмы J1 и J2

Соответствие стандартам

  • CompactPCI Core Specification PICMG 2.0 Rev. 3.0

Поддержка ОС

  • Windows XP, Windows XP Embedded, Windows 7, Windows Embedded Standard 7
  • Linux (Поддержка других ОС уточняется отдельно)

Разъём на передней панели

  • Версия «4HP»:
    • 1 × D-Sub: графический интерфейс VGA;
    • 2 × RJ45: MDI Gigabit Ethernet;
    • 2 × USB A: USB 2.0.
  • Версия «8HP» (в дополнение к «4HP»):
    • 2 × DB-9: RS-232 (8 pin), RS-232 (2 pin) + RS-485;
    • 2 × USB A: USB 2.0.

Разъёмы CPCI

  • Шина PCI 32-бит/66 МГц (PCI 32-bits/66 MHz) (разъёмы J1 и J2)

Энергопотребление

  • Потребляемая мощность процессорного модуля: не более 15 Вт
  • Распределение потребляемой мощности по линии питания +5 В: до 3 A (15 Вт)

Условия эксплуатации

  • Охлаждение: воздушное или кондуктивное
  • Диапазон рабочих температур: −40...+70°С
  • Температура хранения: −45...+85°С
  • Влажность: 10–95% без конденсата
  • Одиночный удар: 40g (20 мс)
  • Вибрация: 5g (20–2000 Гц)

Размеры

  • Форм-фактор: CompactPCI 3U
  • Ширина: 4HP/8HP (с мезонином)
  • Размеры: 100 × 160 × 30 мм

Конфигуратор

SCP503
–C
?
–R
?
–DS
?
–CL
?
–H
?
