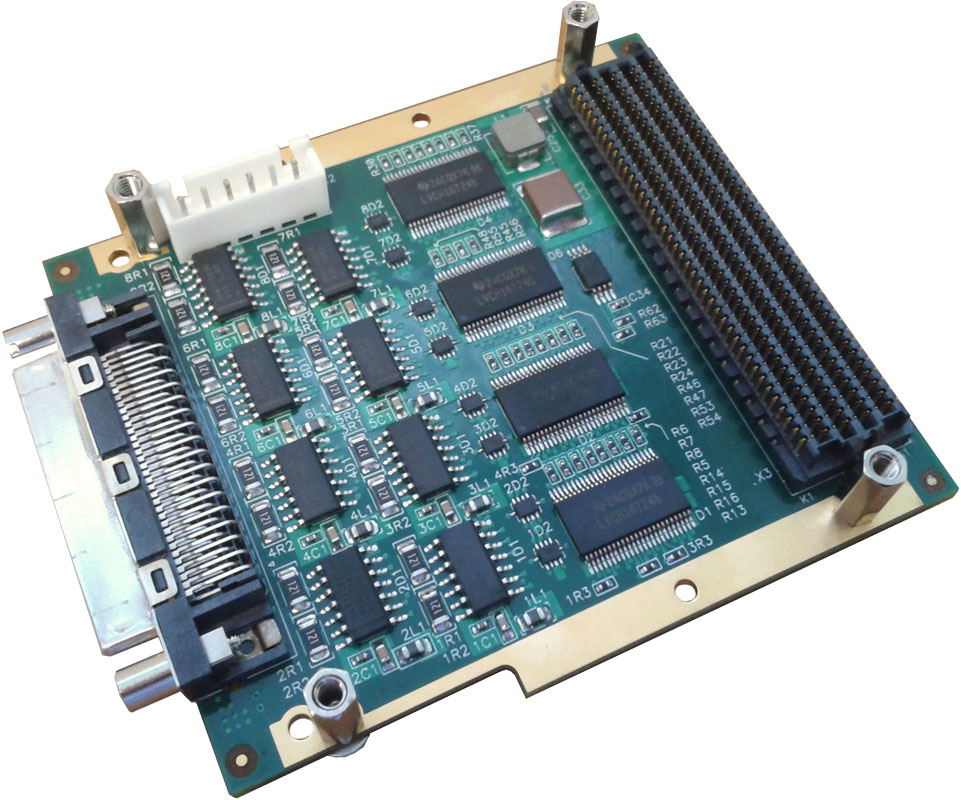

Модуль SFM-RS

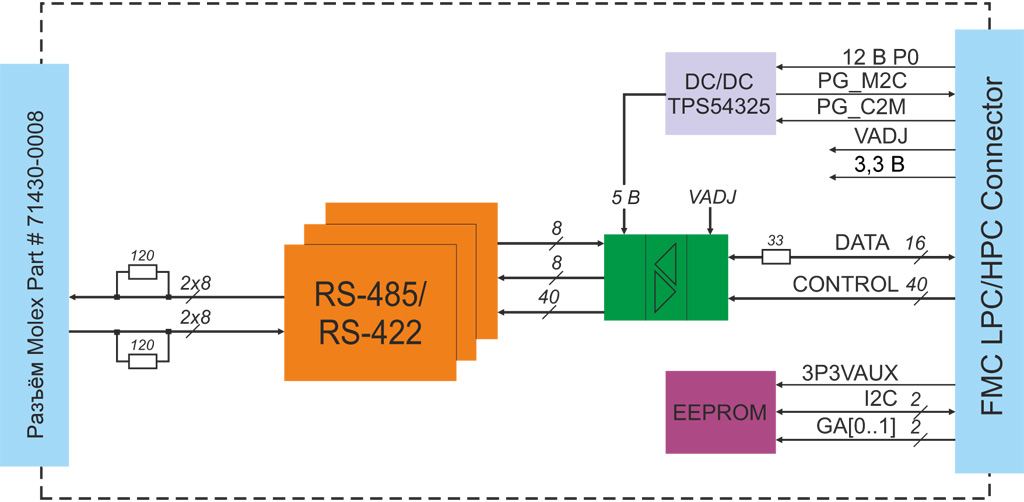

Технические характеристики

Дифференциальный приёмопередатчик

  • Микросхема MAX13089E производства фирмы Maxim
  • Число дифференциальных приёмопередатчиков — 8
  • Стандарт ввода/вывода EIA RS-485 и RS-422
  • Электростатическая защита до ±15 кВ
  • Повышенная нагрузочная способность выходов — до 256
  • Программный выбор предельной пропускной способности:
    • 250 Кбит/с;
    • 500 Кбит/с;
    • 16 Мбит/с.
  • Функция удержания высокого логического уровня на выходе приёмника при коротком замыкании или обрыве
  • Тип разъёма передней панели 71430-0008 производства фирмы Molex Inc
  • Значение сопротивления согласующего резистора — 120 Ом

Сервисные функции

  • I2C EEPROM идентификации субмодуля IPMI объёмом 2 Кбита, линии A0, A1 соответствуют GA0, GA1

Соответствие стандартам

  • ANSI/VITA 57.1 FMC Standard
  • EIA RS-485
  • EIA RS-422

Интерфейс FMC

  • Разъём FMC HPC Samtec 400 контактов
  • Поддержка межмодульной высоты: 8,5/10 мм
  • Поддержка шины I2C 3,3 В для EEPROM IPMI
  • Поддержка сигналов присутствия и географической адресации субмодуля
  • Соответствие спецификации FMC по требованиям к питающим напряжениям и токам нагрузки субмодуля
  • Генерация сигнала PG_M2C стабильности вторичных питающих напряжений

Энергопотребление

  • Потребляемая мощность FMC модуля: не более 12 Вт
  • Распределение потребляемой мощности по линиям питания:
    • +12 В (12P0V FMC): до 0,83 А (10 Вт); (Данные для каждой поставки уточняются отдельно)
    • +3,3 В_AUX (3P3V_AUX FMC): до 0,015 А (0,05 Вт);
    • +2,5 В (VADJ 2,5V): до 0,6 А (1,5 Вт). (Данные для каждой поставки уточняются отдельно)

Условия эксплуатации

  • Охлаждение: воздушное или кондуктивное
  • Диапазон рабочих температур: 0...+50°С или −0...+85°С
  • Температура хранения: −40...+85°С
  • Влажность: 10–85% без конденсата

Размеры

  • Форм-фактор: FMC одиночной ширины c задействованием областей 1–3
  • Межмодульная высота: 8,5 или 10 мм
  • Размеры: 84 × 69 мм

Конфигуратор

SFMRS
–NTT
?
–T
?
–H
?
–CL
?
