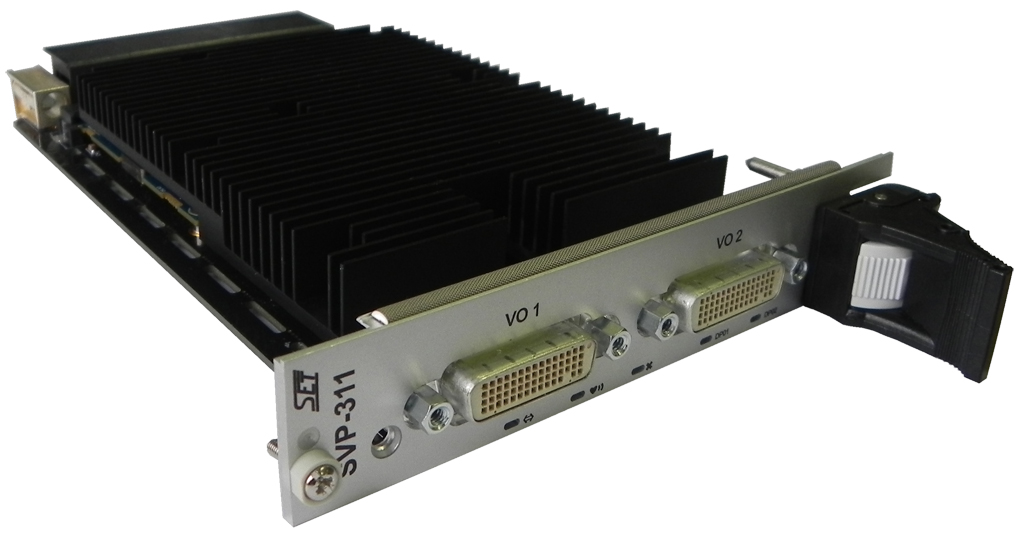

Модуль SVP-311

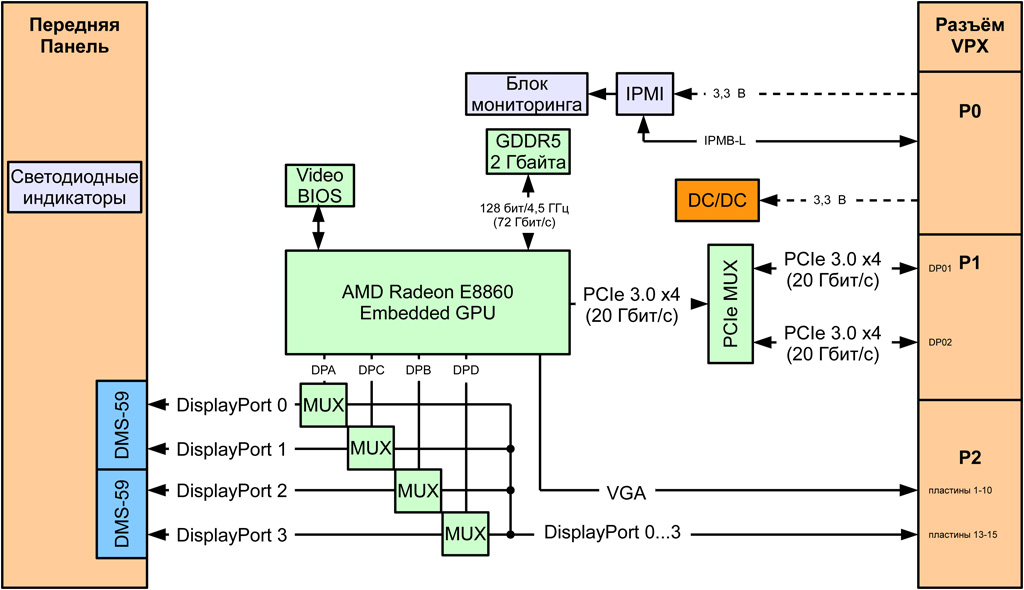

Интерфейсы

Передняя панель:
  • 2 × Dual-Mode DisplayPort (DMS-59)
Разъём VPX (P0):
  • IPMB-L
Разъём VPX (P1):
  • 2 × PCI Express 3.0 x4
Разъём VPX (P2):
  • 4 × DisplayPort
  • VGA

Технические характеристики

Система графической обработки AMD

  • Система графической обработки обладает следующими характеристиками:
    • установленный чип: AMD Embedded Radeon E8860
    • тактовая частота: 625 МГц;
    • количество вычислительных конвейеров: 640;
    • производительность вычислений с плавающей точкой, 32-бит: 768 Гфлопс;
    • поддержка DirectX версии 11.1;
    • поддержка OpenGL версии 4.2;
    • поддержка OpenCL версии 1.2.

Видеопамять

  • Тип памяти: GDDR5
  • Конфигурация: 128 бит, 2048 Мбайт
  • Частота обновления буфера: 4500 МГц
  • Пропускная способность: 72 Гбит/с

Поддержка интерфейсов

  • Аналоговый RGB (VGA): 10-бит ЦАП x3, 400 МГц — 1 канал
  • Цифровые HDMI/DVI/DisplayPort 1.2 до 4-х каналов

Поддержка интерфейсов

  • Аналоговый RGB (VGA): 1920 × 1080 @60 Гц
  • Цифровые HDMI/DVI: 1920 × 1080 @60 Гц
  • Цифровые DisplayPort 1.2: 4096 × 2160 @60 Гц

Интерфейсы на передней панели

  • Разъём «VO1»: 2 × DVI/DisplayPort
  • Разъём «VO2»: 2 × DVI/DisplayPort

Соответствие стандартам

  • ANSI/VITA 46.0-2013 VPX Base Standard
  • ANSI/VITA 46.4-2012 PCIe on the VPX Fabric Connector
  • ANSI/VITA 46.9-2010 PMC/XMC Rear I/O Fabric Signal Mapping on 3U and 6U VPX Modules Standard
  • ANSI/VITA 48.2-2010 Mechanical Specifications for Microcomputers Using REDI Conduction Cooling Applied to VITA VPX
  • ANSI/VITA 65-2010 (R2012) OpenVPX System Standard
  • Профиль слота: MOD3-PER-2F-16.3.1-3
  • IPMI v. 1.5 с поддержкой служебных функций

Поддержка ОС

  • Microsoft Windows 7/8.1/10, Embedded Standard 7/8.1, Server 2008 R2 SP1/2012/2012 R2
  • QNX Neutrino RTOS 6.5.0/6.6.0
  • ЗОСРВ «Нейтрино» (КПДА.10964-01)
  • МСВС 3.0 ФЛИР.80001-16 изм. №3
  • Astra Linux Special Edition 1.3/1.4/1.5
  • Linux (c версией ядра 3.14 и выше)
  • (Поддержка других ОС уточняется отдельно)

Разъёмы VPX

  • Разъём P1:
    • 1 × PCIe x4 (Data Plane 01);
    • 1 × PCIe x4 (Data Plane 02).
  • Разъём P2:
    • интерфейсы DisplayPort (разъём VPX P2, пластины 1–10);
    • интерфейсы VGA (разъём VPX P2, пластины 13–15).

Система мониторинга и управления IPMI

  • Автоматическое отключение питания при возникновении серьёзных сбоев на модуле
  • Мониторинг температур и напряжений питания модуля
  • Ведение журнала учета отказов блоков системы
  • Возможность удаленного контроля и управления модулем
  • Возможность «горячего» обновления и восстановления программного обеспечения IPMI без нарушения работы модуля

Энергопотребление

  • Потребляемая мощность графического модуля не более 61 Вт
  • Распределение потребляемой мощности по линиям питания:
    • +12 В (VS1): до 5 A (60 Вт);
    • +3,3 В (3.3V_AUX): до 0,08 A (0,3 Вт).

Условия эксплуатации

  • Охлаждение: воздушное или кондуктивное
  • Диапазон рабочих температур: коммерческий (0...+50 °С) или индустриальный (−40...+85 °С)
  • Температура хранения: −45...+85 °С
  • Влажность: 95 % без конденсата
  • Возможность нанесения влагозащитного покрытия для жёстких условий

Размеры

  • Форм-фактор: VPX 3U
  • Ширина передней панели: 5HP
  • Размеры: 160 × 100 × 25,06 мм
