Описание

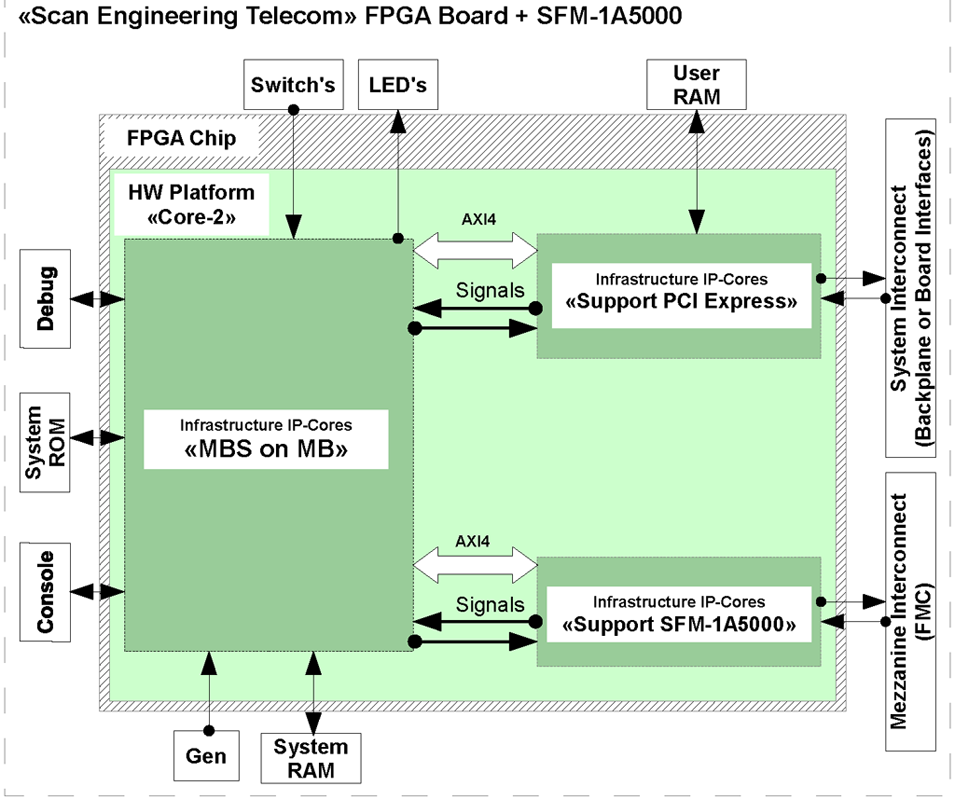

«Core-2» организует в FPGA микросхеме микропроцессорную систему на базе MicroBlaze с поддержкой работы с шиной PCI Express в режиме «Endpoint» и субмодулем FMC SFM-1A5000.
В состав «Core-2» входят три инфраструктуры IP-ядер:
- «Микропроцессорная система на MicroBlaze»;
- «Поддержка PCI Express»;
- «Поддержка субмодуля SFM-1A5000».
Применение
Предлагаемая пользователям FPGA модулей производства ЗАО «Скан Инжиниринг Телеком» аппаратная платформа «Core-2» может быть использована в процессе разработки пользователем собственной аппаратной платформы для конкретного типа FPGA модуля, ориентированной на взаимодействие с субмодулем FMC SFM-1A5000.
Разработчики компании ЗАО «Скан Инжиниринг Телеком» предварительно подготовили для ряда FPGA модулей стандартов VPX и AMC готовые проекты аппаратной платформы «Core-2» (SAMC-713, SAMC-715, SAMC-717, SVP-713, SVP-723, SVP-726).
Пользователь может взять соответствующий его типу FPGA модуля готовый проект аппаратной платформы «Core-2» и дополнить его необходимыми ему функциональными блоками в виде IP-ядер, подключая их к интерфейсным AXI4 коммутаторам №3 и №4 инфраструктуры IP-ядер «Микропроцессорная система на MicroBlaze». При необходимости организации контуров прерываний для микропроцессорного ядра MicroBlaze от необходимых пользователю блоков, пользователь должен подключить их линии запроса прерываний к контроллеру прерываний инфраструктуры IP-ядер «Микропроцессорная система на MicroBlaze». Если пользователю необходимы блоки обработки цифровых потоков данных в формате AXI-Stream, то пользователь может включить их в состав инфраструктуры IP-ядер «Поддержка субмодуля SFM-1A5000».
Разработчики компании ЗАО «Скан Инжиниринг Телеком» предварительно подготовили для ряда FPGA модулей стандартов VPX и AMC готовые проекты аппаратной платформы «Core-2» (SAMC-713, SAMC-715, SAMC-717, SVP-713, SVP-723, SVP-726).
Пользователь может взять соответствующий его типу FPGA модуля готовый проект аппаратной платформы «Core-2» и дополнить его необходимыми ему функциональными блоками в виде IP-ядер, подключая их к интерфейсным AXI4 коммутаторам №3 и №4 инфраструктуры IP-ядер «Микропроцессорная система на MicroBlaze». При необходимости организации контуров прерываний для микропроцессорного ядра MicroBlaze от необходимых пользователю блоков, пользователь должен подключить их линии запроса прерываний к контроллеру прерываний инфраструктуры IP-ядер «Микропроцессорная система на MicroBlaze». Если пользователю необходимы блоки обработки цифровых потоков данных в формате AXI-Stream, то пользователь может включить их в состав инфраструктуры IP-ядер «Поддержка субмодуля SFM-1A5000».
