Описание

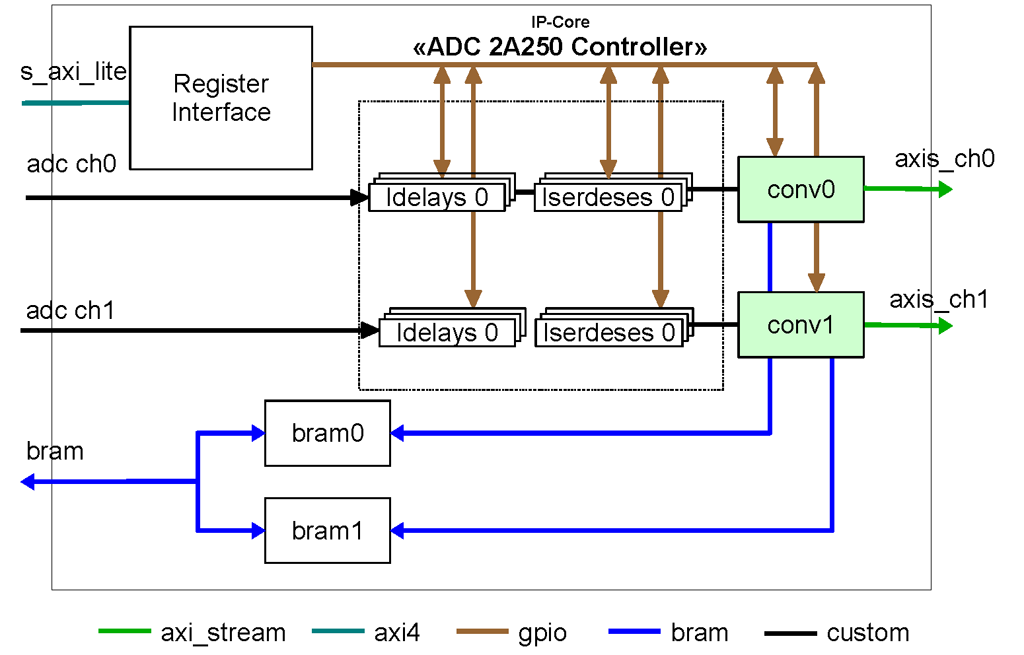

Предназначено для реализации контроллера АЦП ADS62P4X, позволяющего калибровать АЦП и формировать два потока данных от АЦП по шинам AXI-Stream
IP-ядро позволяет получать данные от АЦП в двух режимах:
- срезы фиксированного размера до 32000 отсчетов на канал в локальную память bram;
- непрерывный поток данных по каждой из 2-х шин AXI-Stream.
Во втором режиме по каждой из шин AXI-Stream формируется поток данных до 4 Гбит/с. Данные поступают с частотой 1/2 частоты дискретизации АЦП, по 2 отсчета за такт, размещенных в 32 битах шины.
Применение
Предназначено для реализации контроллера АЦП ADS62P4X, позволяющего калибровать АЦП и формировать два потока данных от АЦП по шинам AXI-Stream
